TCM3000全自动端子截面分析仪
【产品名称】TCM3000全自动端子截面分析仪
【所属类别】端子截面分析仪
【产品人气】1617
【更新日期】2021/12/16 14:18:27
详细介绍

TCM3000全自动端子截面分析仪TCM 3000用途(usage) 本端子截面分析仪是一体式全自动切割和研磨分析仪器,自带PLC编程,自动切割与研磨。线径适用范围范围AWG46---AWG00000---75mm2 该系统适合汽车业、家电业、电子业,新能源等领域端子截面分析测试要求。

二、系统特点(Characteristic)

1.无需树脂凝固

以往树脂凝固硬化裁断;然后粗磨,抛光,费时费力,做一个样品要花数小时。现在本产品不需树脂凝固,自动切割研磨,测试完成一个样品5分钟之内即可完成。

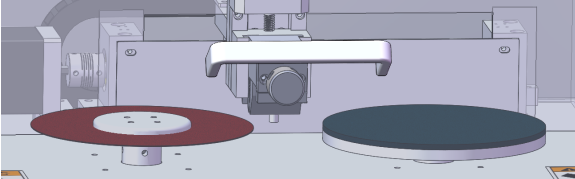

2.全自动切割研磨

自动切割研磨一体四轴自动完成所有前置动作

TCM3000全自动端子截面分析仪

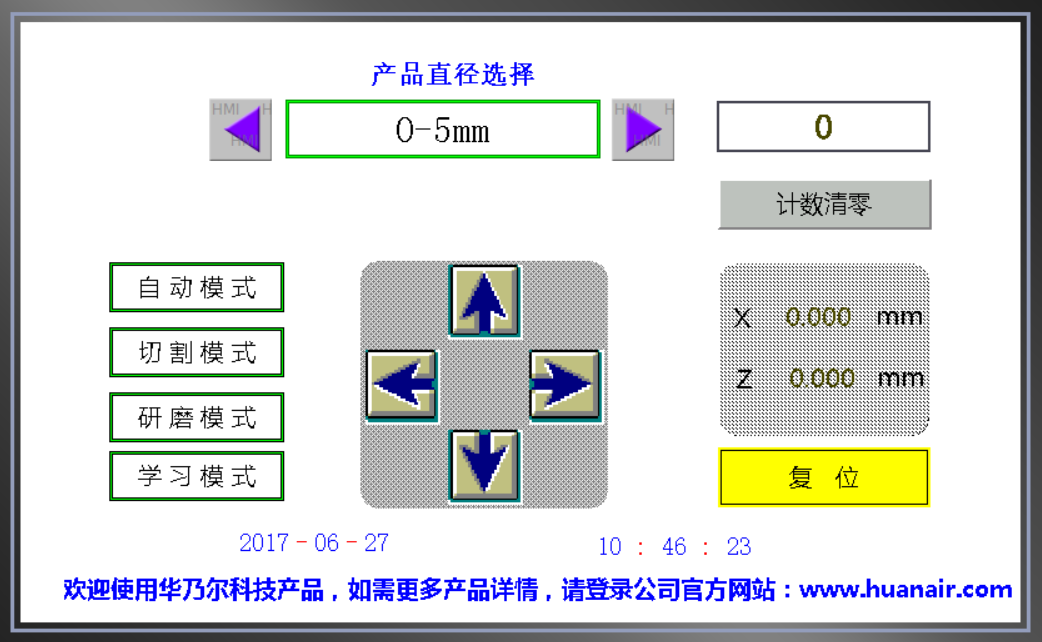

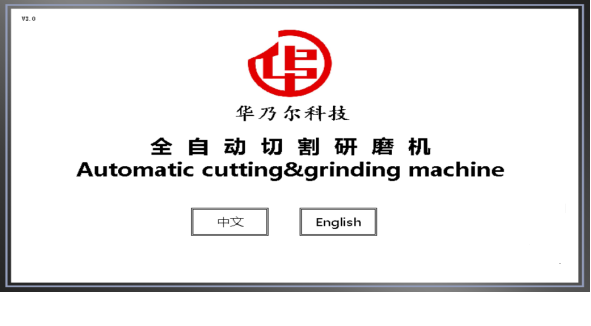

3.切割及研磨机台7寸触摸屏截面中英文双语言,操作无压力

TCM3000全自动端子截面分析仪

可以单独切割,单独磨抛,也可以全自动切割磨抛,

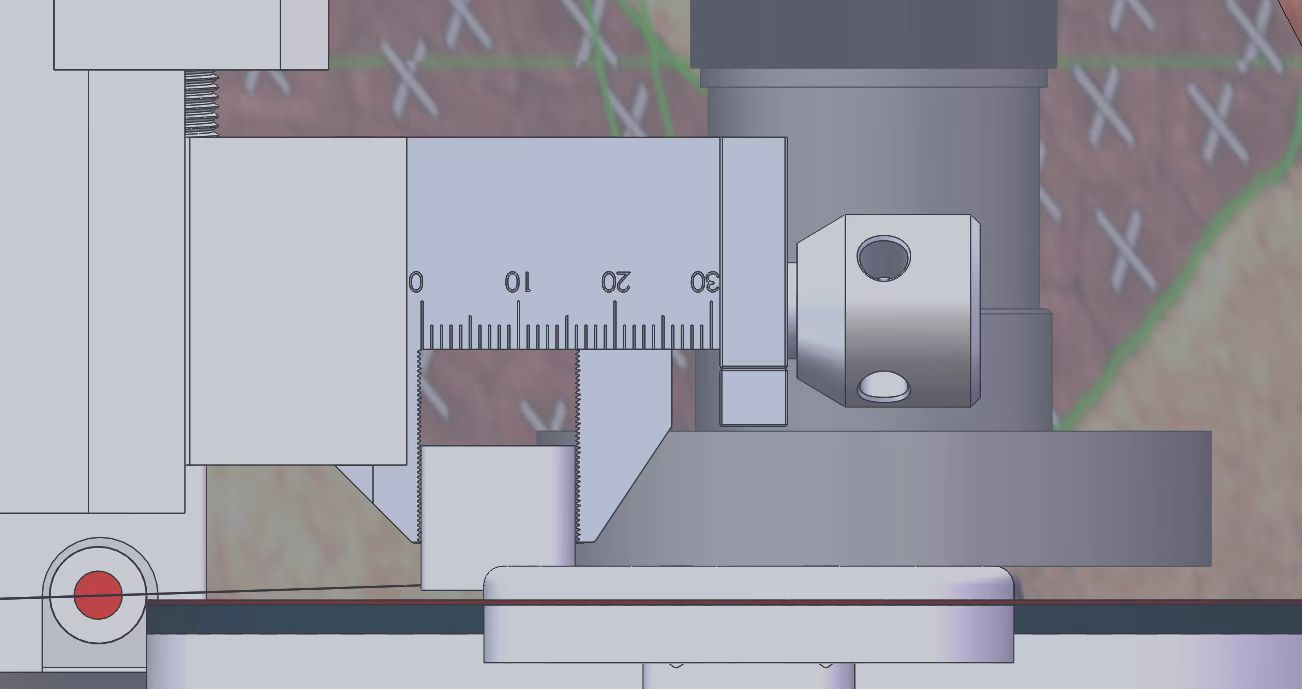

还有学习模式》,可以看图操作(行业独家)甚至可以客户自定义设置参数,进行个性化切割磨抛,只要能夹持住,都不成问题;可视化的切割位置切割位置任意设置.TCM3000全自动端子截面分析仪

4.端子专用夹具可对应各种尺寸的端子

精美的不锈钢材料夹具,细牙夹持,精密切割的好助手,耐腐蚀;

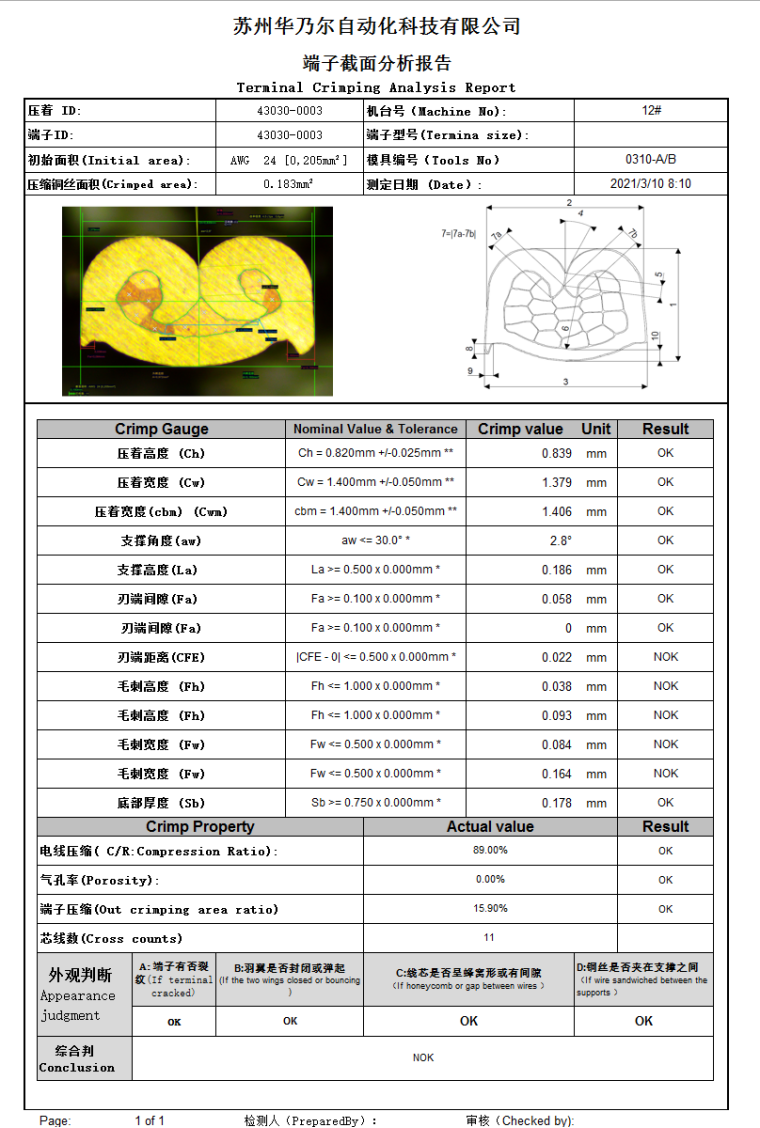

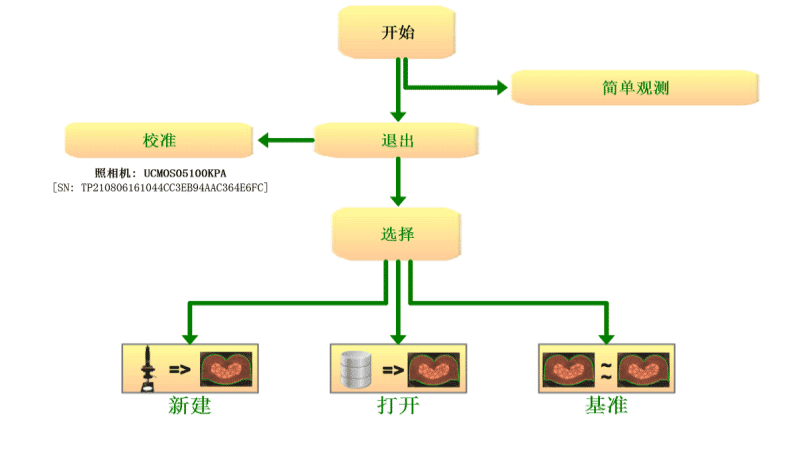

TCM3000全自动端子截面分析仪5中英文专业端子分析软件(出口亚欧美市场),支持windows操作系统;可分析压缩比C/RC/HC/W孔隙率等10几项标准测试数据,充分满足VW60330, Renault 36-05-019/--G, PSA 9634115099, QC T 417.1-2001等标准



TCM3000全自动端子截面分析仪

6. 软件自动AI功能,测试产品无需放正,只要在图像中央,自动旋转测试;自动测试,一键导出端子截面测试报告(Excel格式),可以保存或打印。

三、系统结构及配置(System Structure)
1.德国SEW电机功率精密切割电机(可实现断电停止及续切功能);日本信浓(Shinano)精密研磨及自动升降电机;

2.彩色高清7寸触摸屏控制

3.日本米思米(Misumi)滚珠丝杠及台湾上银滑轨;

4.X轴日本信浓(Shinano)电机;

5.高清显微镜,高清工业相机: 德国Basler 500万像素CCD摄像头;

0.7-4.5X 视频总放大倍率:65~419X

6.电线适用范围(AGW00---AWG46)0.01mm2~50mm2

7.电源:AC100V~AC240V,功率:750W(不含电脑)

8.成像系统软件:专业端子图像测量分析软件

9.切割片规格:Φ125X0.5mm

10.研磨砂纸:125mm/1500#

11标准检定尺0.01/10mm

12.端子金相配件100ML(清洗液)

13.照明光源:一体式纯白LED光源控制

14.液晶电脑一体机

TCM3000全自动端子截面分析仪
