简单介绍(Briefly Introduction)
本端子截面分析仪是华乃尔科技2006年在中国大陆开发的第一款测试端子剖面专用仪器，也是中国国内第一家开发的测试仪器，经过10余年的不断优化，从硬件到软件满足客户个性化的需求，而不仅仅是套版某一品牌汽车线束行业的标准，完全可以根据企业内部需要自定产品标准并做判断。目前用户上百家，涉及到汽车，家电，电子，电器，新能源，航天，高铁等多个领域。
主要特点：
1.四重切割安全保护，确保切割时人员安全；
2.夹具采用45#轴承钢经过高温硬化处理（非铝材），防止夹持磨损及齿端松脱。
3.磨抛盘装好机器后采用CNC精铣处理，全包平面度与光滑度
4.切割盘采用XYZ 3个方向调整，百分表校准垂直度

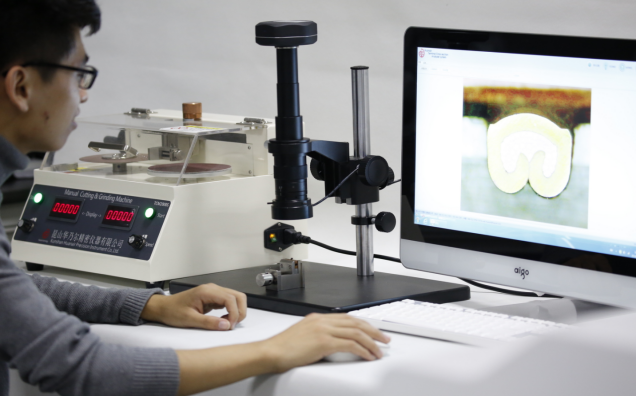

一、TCM-2000S用途(usage)： 本端子截面分析仪是一体型端子切割和研磨仪：包括切割与研磨。 制作一个样品5分钟左右即可完成，线径范围AWG00-AWG46，最大夹持直径10mm。 该系统适合汽车业、家电业、电子业等领域端子截面分析测试要求。
Theterminalcross section ofthe analyzerisintegrated terminalcuttingand grindinginstrument,automatic cuttingandgrinding, Cuttingandgrinding timeis about 5minutes,fit diameter rangeAWG00-AWG46; hold max 10 mm terminal diameter. The system is suitablecross-sectionalareas ofthe terminalautomotiveindustry, household appliances industry, electronicindustry and otheranalytical testingrequirements
二、TCM-2000S系统特点(Characteristic)
2.1无需树脂凝固(Withoutresinsolidification)；
2.2端子专用夹具,适用于不同规格的端子(special Terminalfixture,suitable for differentkinds of terminal blocks)；
标准夹具适用于AWG00～AWG46线（suit for AWG00～AWG46）；
2.3本设备可对切割时可进行端子上下切割位置调整（Thedevicecanbecarried outwhile cuttingthe verticalcutting positionadjustmentterminal）；
2.4方便测量端子压接高度、宽度毛刺尺寸、壁厚、铜丝数量、压缩比、压接面积等计算（Easy tomeasure terminalcrimp height, widthburrsize, wall thickness, the number ofcopper wire, the compression ratio , crimping and areacalculation）；
2.5一键式导出报告(One-clickExport excel Report)；

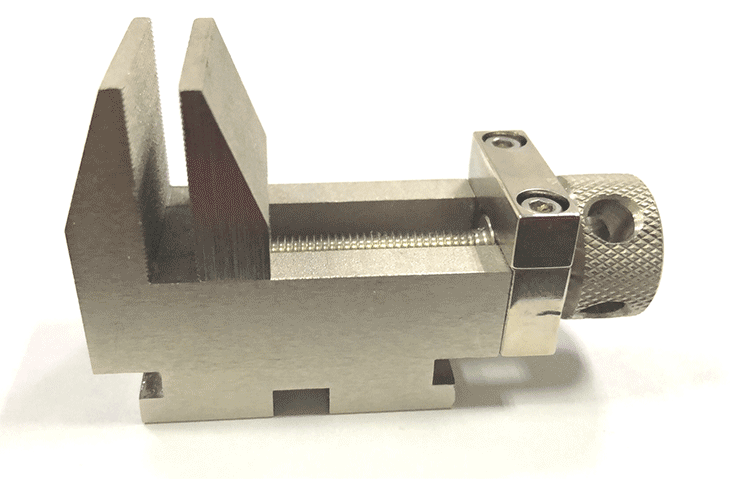

2.6．端子专用夹具可对应各种尺寸的端子
精美的不锈钢材料夹具（别家为铝材，易磨损），细牙夹持，精密切割的好助手，耐腐蚀；

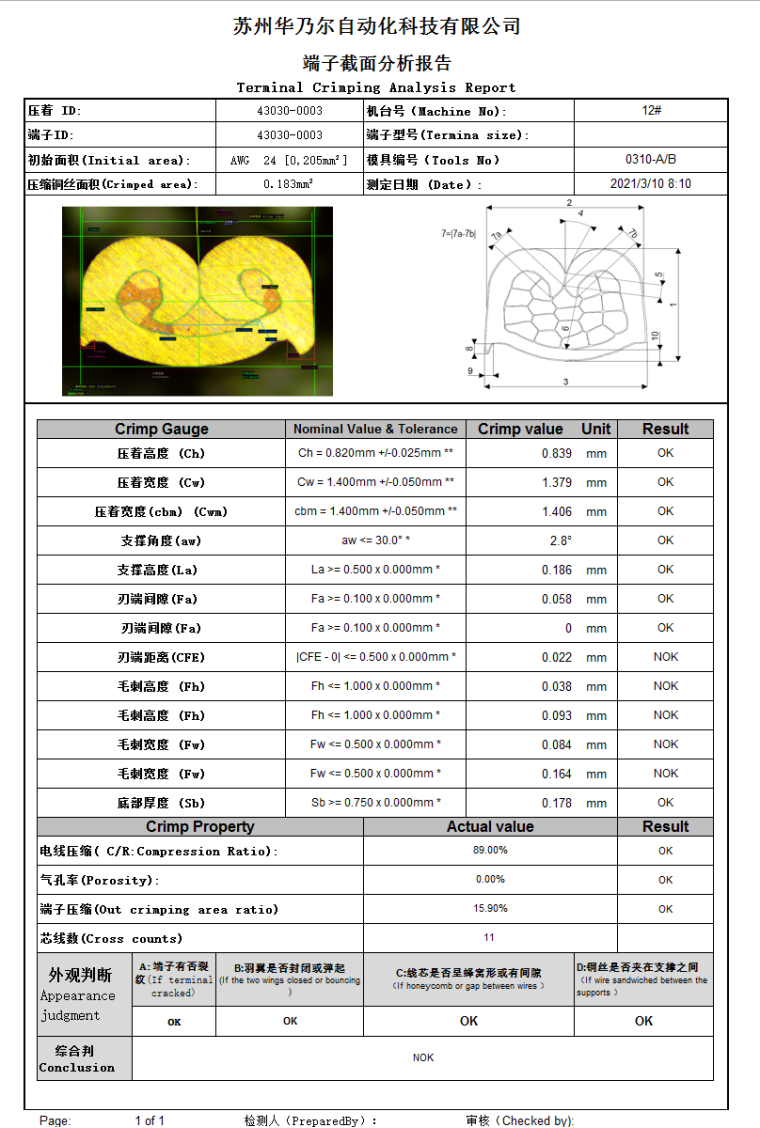

2.7．中英文专业端子分析软件（出口亚欧美市场），支持windows操作系统；可分析压缩比C/R，C/H，C/W，孔隙率等10几项标准测试数据,充分满足VW60330, Renault 36-05-019/--G, PSA 9634115099,QC T 417.1-2001等标准;也可以自定义测试标准,不为标准烦恼; 精确定位测试位置，简洁画面，一键导出端子截面测试报告（Excel格式），可以保存或打印。
三、系统结构(System Structure)
1.端子截面分析(Terminal Analyze)：进口连续变倍光学系统(Imported continuous variable power optical system)；物镜倍率0.7—4.5X
2.视频总倍率(Video total magnification)：65~419X
3.适用线径范围：AWG00-AWG46，0mm2---50mm2,
4.电源(Power supply)：AC100V~AC240V功率（P）350W
5.成像系统(Imaging Systems)： 德国Balser500万高清彩色数字CCD摄像头
6.切割片规格：Φ125X0.5mm
7.研磨砂纸(Polishing sandpaper)：1500#,
8.华乃尔精密一体式自动切割研磨设备(Model),TCM-2000S；
9.专业端子截面分析软件(Professional terminal section analysis software),
10.高精度基准尺（Standard optical device）:0.1/10mm
11.端子金相配件
12.照明光源(Lighting)：可调白光照明装置
13. 电脑一体机
