TCM2500端子截面分析仪
【产品名称】TCM2500端子截面分析仪
【所属类别】端子截面分析仪
【产品人气】1656
【更新日期】2021/12/16 13:42:42
详细介绍

TCM2500端子截面分析仪

简单介绍(Briefly Introduction)

本端子截面分析仪是华乃尔科技2006年在中国大陆开发的第一款测试端子剖面专用仪器,也是中国国内第一家开发的测试仪器,经过10余年的不断优化,从硬件到软件满足客户个性化的需求,而不仅仅是套版某一品牌汽车线束行业的标准,完全可以根据企业内部需要自定产品标准并做判断。目前用户上百家,涉及到汽车,家电,电子,电器,新能源,航天,高铁等多个领域。

主要特点:

1.四重切割安全保护,确保切割时人员安全;

2.夹具采用45#轴承钢经过高温硬化处理(非铝材),防止夹持磨损及齿端松脱。

3.磨抛盘装好机器后采用CNC精铣处理,全包平面度与光滑度

4.切割盘采用XYZ 3个方向调整,百分表校准垂直度

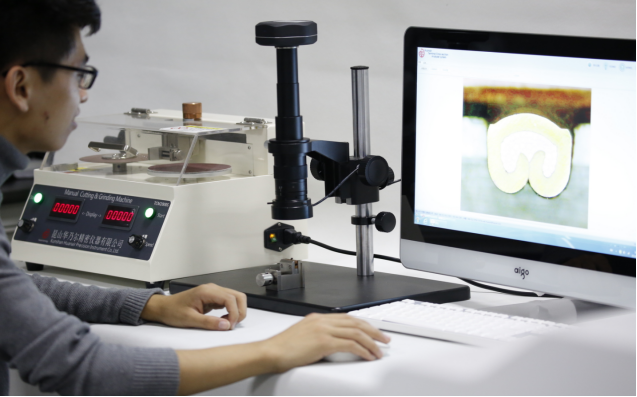

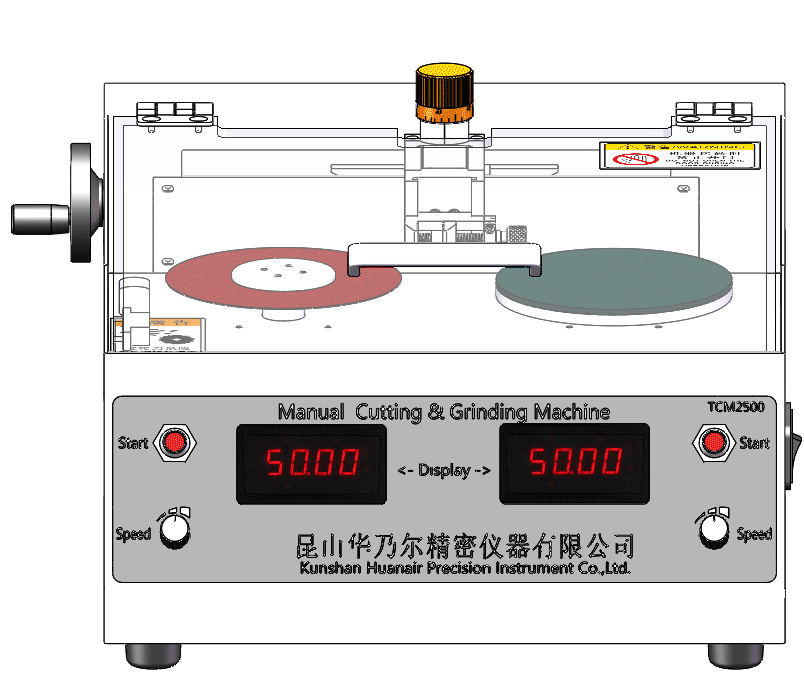

一、TCM 2500用途(usage) 本端子截面分析仪是一体型端子切割和研磨仪:包括切割与研磨。 制作一个样品5分钟左右即可完成,线径范围AWG000-AWG46最大夹持直径12mm。 该系统适合汽车业、家电业、电子业等领域端子截面分析测试要求。

The terminal cross section of the analyzer is integrated terminal cutting and grinding instrument, automatic cutting and grinding, Cutting and grinding time is about 5 minutes, fit diameter range AWG000-AWG46; hold max 12 mm terminal diameter.   The system is suitable cross-sectional areas of the terminal automotive industry, household appliances industry, electronic industry and other analytical testing requirementsTCM2500端子截面分析仪

二、TCM-2000S系统特点(Characteristic)

TCM2500端子截面分析仪

2.1无需树脂凝固(Without resin solidification)

以往树脂凝固硬化裁断;然后粗磨,抛光,费时费力,做一个样品要花数小时。现在本产品不需树脂凝固,自动切割研磨,测试完成一个样品5分钟之内即可完成。
2.2端子专用夹具,适用于不同规格的端子(special Terminal fixture, suitable for different kinds of terminal blocks)
标准夹具适用于AWG000AWG46线(suit for AWG000AWG46
2.3本设备可对切割时可进行端子上下切割位置调整The device can be carried out while cutting the vertical cutting position adjustment terminal
2.4方便测量端子压接高度、宽度毛刺尺寸、壁厚、铜丝数量、压缩比、压接面积等计算Easy to measure terminal crimp height, width burr size, wall thickness, the number of copper wire, the compression ratio , crimping and area calculation
2.5一键式导出报告(One-click Export excel Report)

2.6.端子专用夹具可对应各种尺寸的端子

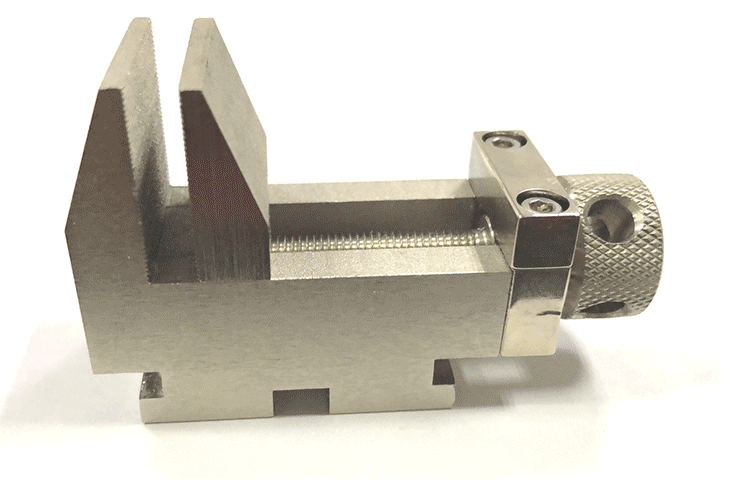

精美的不锈钢材料夹具(别家为铝材,易磨损),细牙夹持,精密切割的好助手,耐腐蚀;TCM2500端子截面分析仪

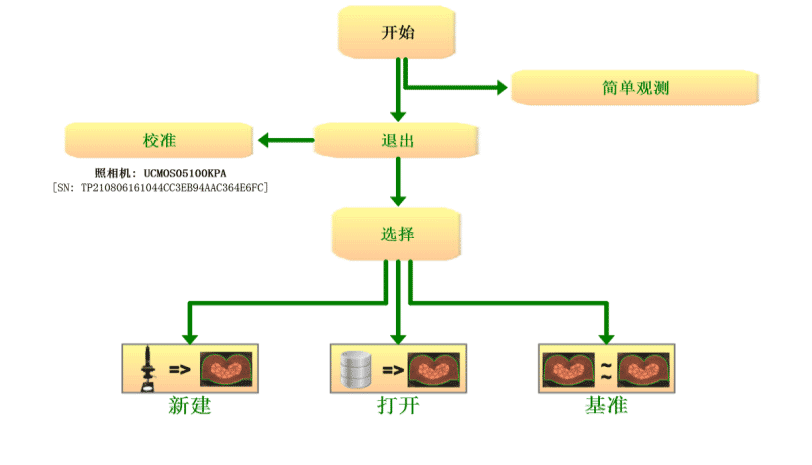

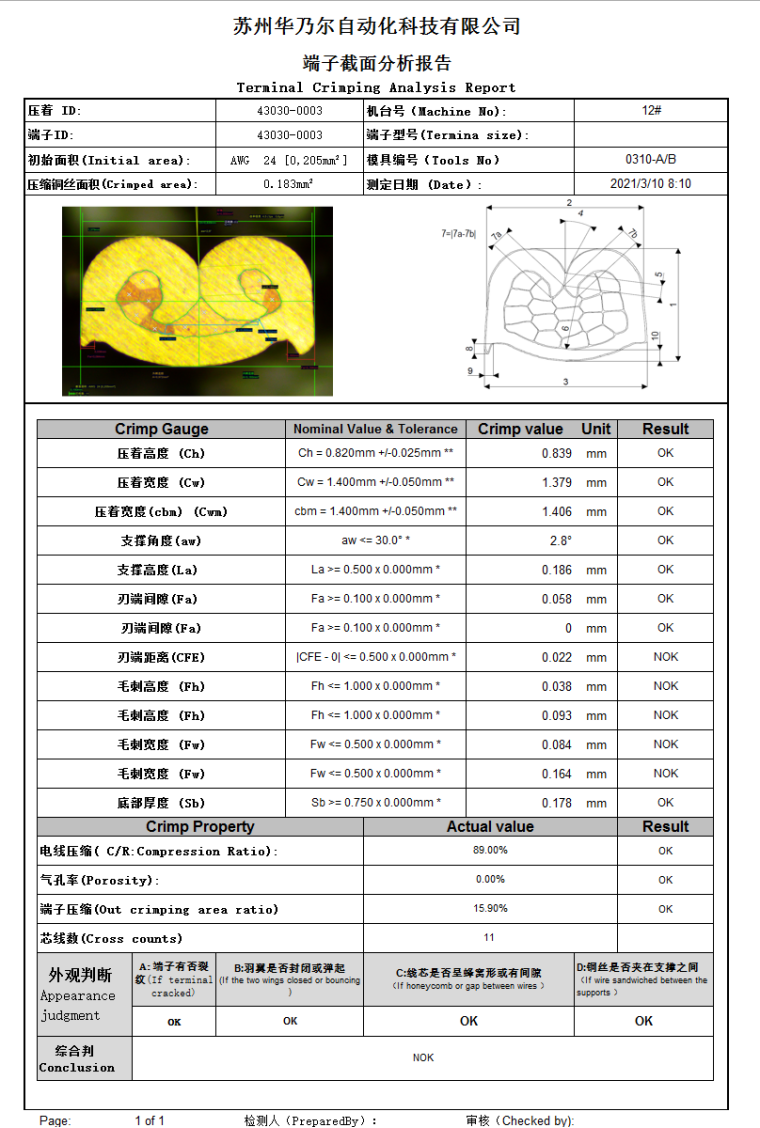

2.7中英文专业端子分析软件(出口亚欧美市场),支持windows操作系统;可分析压缩比C/RC/HC/W,孔隙率等10几项标准测试数据,充分满足VW60330, Renault 36-05-019/--G, PSA 9634115099, QC T 417.1-2001等标准;可以自定义测试标准,不为标准烦恼; 精确定位测试位置,简洁画面,一键导出端子截面测试报告(Excel格式),可以保存或打印。

TCM2500端子截面分析仪

三、系统结构(System Structure)

1. 端子截面分析(Terminal Analyze):进口连续变倍光学系统(Imported continuous variable power optical system)物镜倍率0.74.5X

2. 视频总倍率(Video total magnification)65~419X

3. 适用线径范围:AWG000-AWG460mm2---75mm2,

4. 电源(Power supply)AC100V~AC240V 功率(P350W

5. 成像系统(Imaging Systems) 德国Balser 500高清彩色数字CCD摄像头

6. 切割片规格:Φ125X0.5mm

7. 研磨砂纸(Polishing sandpaper)125mm/ 1500#,

8. 华乃尔精密一体式切割研磨设备(Model),TCM2500

9. 专业端子截面分析软件(Professional terminal section analysis software ),X-Scan

10. 高精度基准尺Standard optical device:0.1/10mm

11. 端子金相配件100ML(清洗液)

12. 照明光源(Lighting)同轴纯白LED光源及控制

13.电脑一体机

TCM2500端子截面分析仪
