全自动激光平面度测试仪 VMC300SL
【产品名称】全自动激光平面度测试仪 VMC300SL
【所属类别】激光平面度测量仪
【产品人气】1157
【更新日期】2021/12/16 15:37:00
详细介绍

全自动激光平面度测试仪 VMC300SL

应用领域:

    广泛应用于玻璃、机械、电子、模具、注塑、五金、橡胶、低压电器、磁性材料、精密五金、精密冲压、接插连接器、家电、计算机、液晶电视、电路板PCB、汽车、医疗器械、钟表、仪器仪表的三维尺寸测量,平面度测量,轮廓测量等。


二、标准配置如下:

1. 大理石机身

2. 一体式机台支座

3. 4相可程式LED冷光源(底光和表面光)

4. 高解析度彩色CCD一个

5. Inspect 3D软件及加密锁一套

6. 操作手册一本

7. DELL工业电脑及DELL显示器一套

三、货物质量技术规格:

1.高精密花岗石底座和立柱

2.全鼠标/摇杆操作

3.自动对焦量测高度/深度,自动编程,快速批量检测,SPC功能。

4.量测行程:

               VMC300SL:X轴: 300mm /Y轴: 200mm /Z轴: 200mm

5.X/Y轴线性精度: (3+L/200)um

6.X/Y/Z三轴光学尺解析度: 1um

7.重复性: 2 um

8.提供影像撷取,校正,寻边,自动取点,辅助对焦等功能

9.测量资料可输出Excel/Word/Txt/Dxf格式

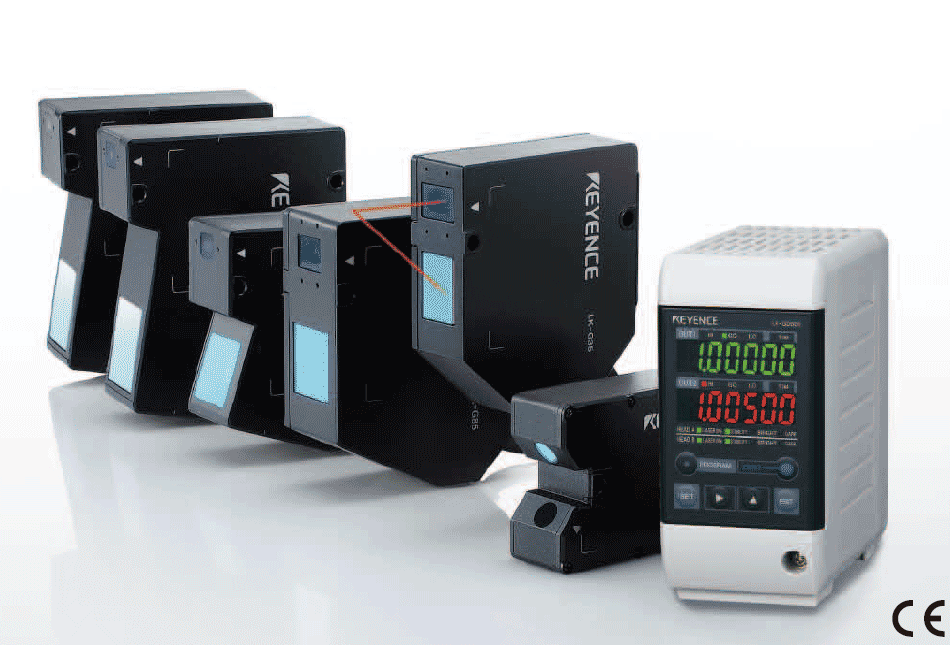

10. 激光系统:1) 日本keyence点激光头模组

全自动激光平面度测试仪 VMC300SL

四、激光性能指标:

   度:±1um(激光精度)

分辨率:0.1um

工作距离:10mm/9mm

参照距离:30mm/9mm

   量:780g

样 率:20/50/100/200/500/1000us(可在6步中选择)

输入电压:24VDC

工作温度:0-50℃

激光等级:IEC-2级

2)激光控制系统

3)激光测量软件模组



2:功能介绍:

激光检测系统,突破了传统接触式探头的测量限制并弥补了接触式测量的不足,从而更好的适应市场需求,作为新一代高精度的测量工具,配合光学和三坐标测量,应用于零件质量控制, 尺寸测量,能自动获取测量要素,自动生成测量路径,自动分析测量结果,自动生成测量报告。

a:产品平面度类(平整度,平面度等)检测

b:产品高度类(高度,段差,槽深等)检测
