TCM5000新能源全自动端子截面分析仪
【产品名称】TCM5000新能源全自动端子截面分析仪
【所属类别】端子截面分析仪
【产品人气】433
【更新日期】2021/12/16 15:01:50
详细介绍
TCM5000新能源全自动端子截面分析仪

一、TCM 5000用途(usage) 本全自动端子截面分析仪是一体式全自动切割和研磨分析仪器,水冷式精密自动切割与水冷式自动研磨。适用切割范围 AWG46#---AWG6/00.008--450mm2,精度:±2µm 该系统适合汽车业、家电业、电子业等领域端子截面分析测试要求。

TCM5000新能源全自动端子截面分析仪

二、系统特点(Characteristic)

1.无需树脂凝固

以往树脂凝固硬化裁断;然后粗磨,抛光,费时费力,做一个样品要花数小时。现在本产品不需树脂凝固,普通小样5分钟左右即可完成。

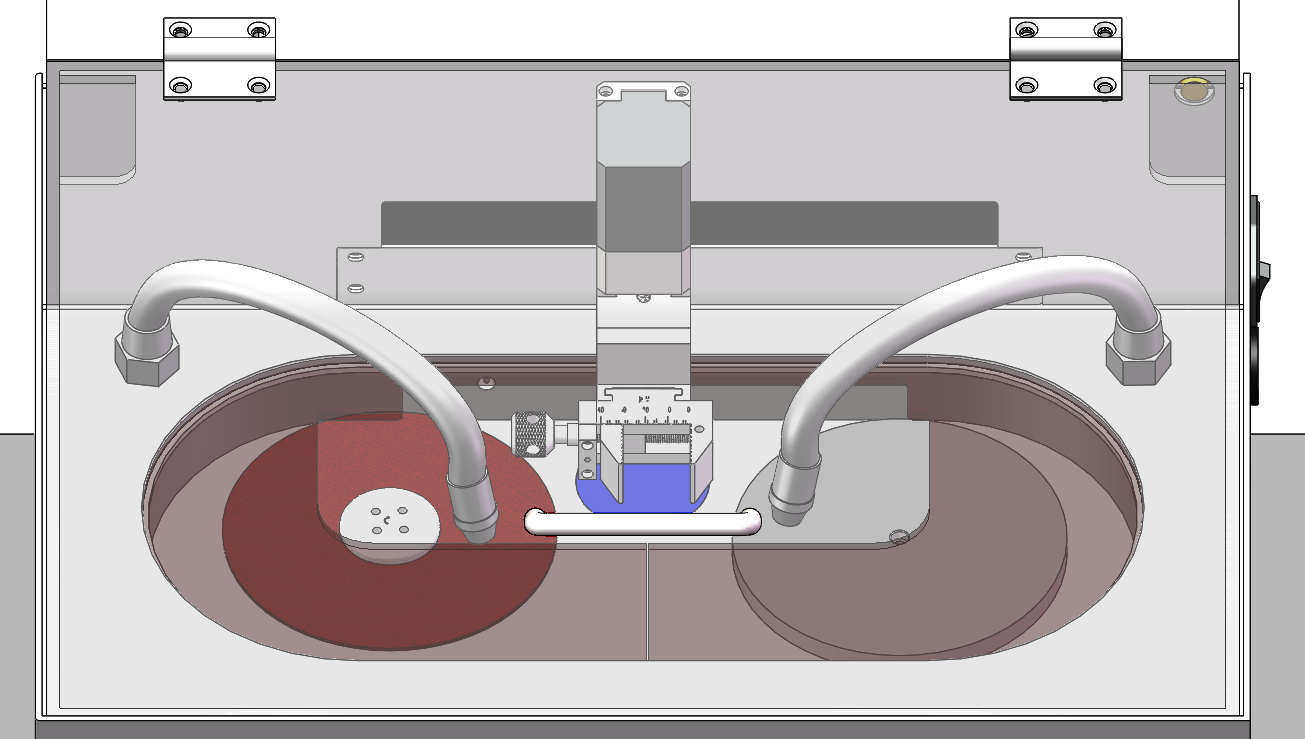

2.全自动切割研磨一体机

本切割研磨一体机可以实现精密切割研磨,全程水冷四种模式,包括自动模式,切割模式,研磨模式,以及学习模式》,该模式可以看图操作(行业独家)甚至可以客户自定义设置参数,进行个性化切割磨抛;可视化的切割位置(选配,行业独家选配)切割位置任意设置,定位精度5um以内,无损伤切割及磨抛。TCM5000新能源全自动端子截面分析仪

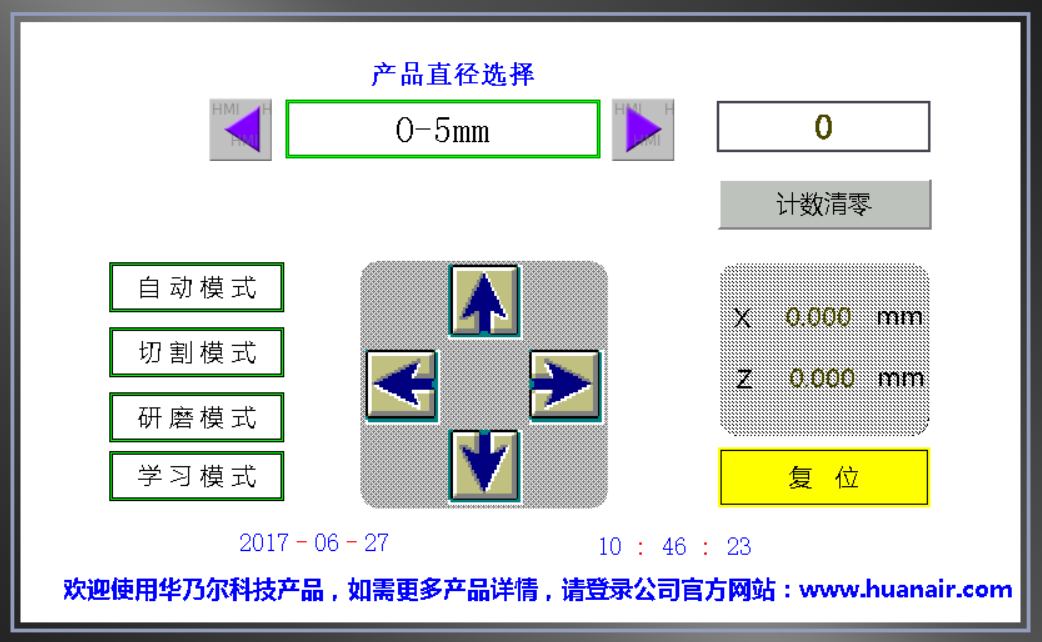

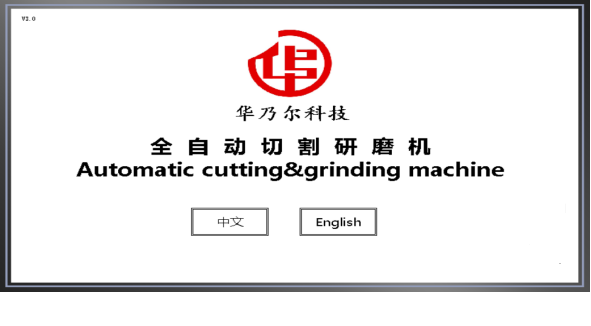

3.切割及研磨机台7寸触摸屏截面中英文双语言,操作无压力

TCM5000新能源全自动端子截面分析仪

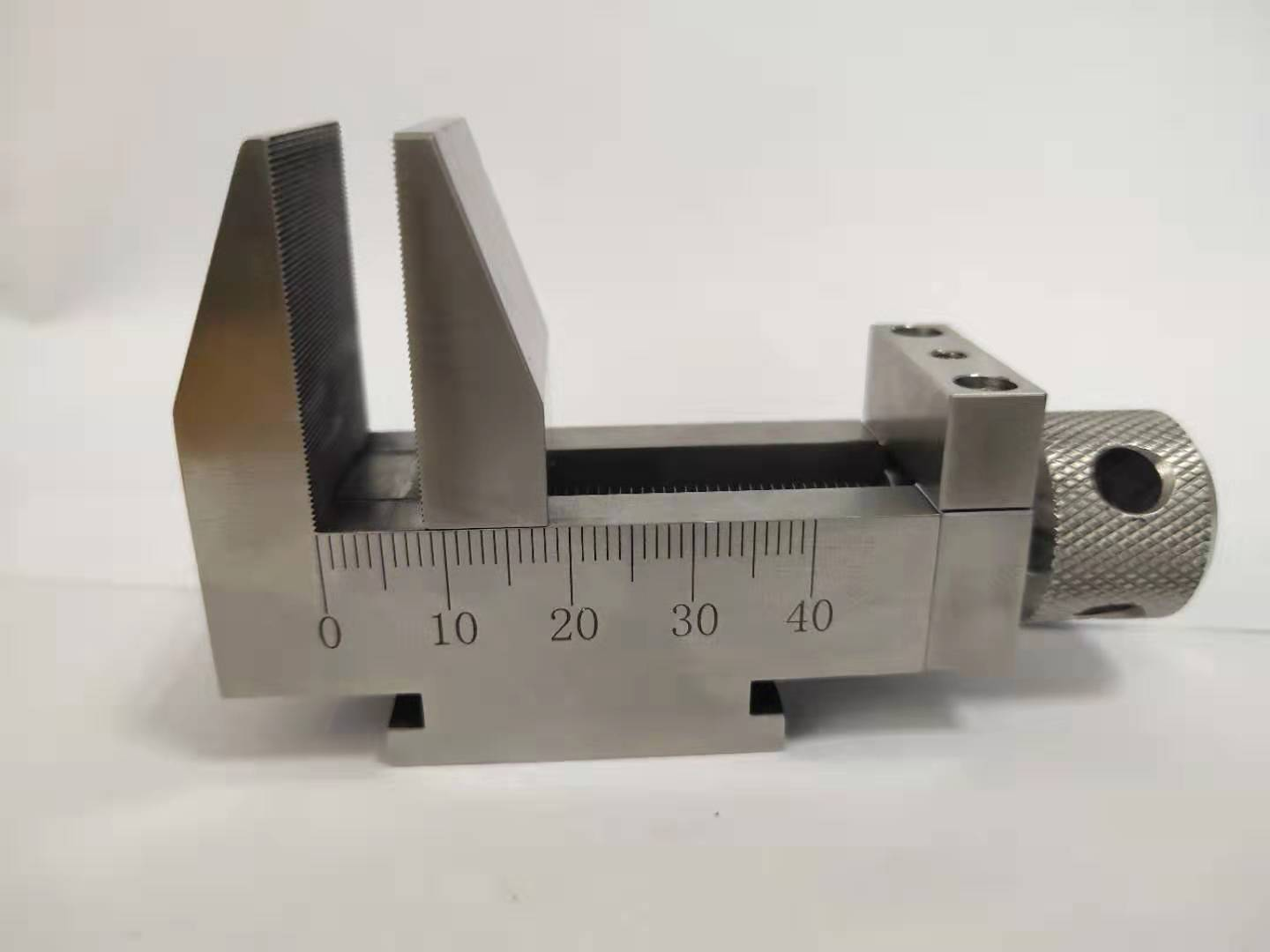

4.端子专用夹具可对应各种尺寸的端子

精美的不锈钢材料夹具镂空端子上端,细牙夹持,精密切割的好助手,耐腐蚀;

TCM5000新能源全自动端子截面分析仪

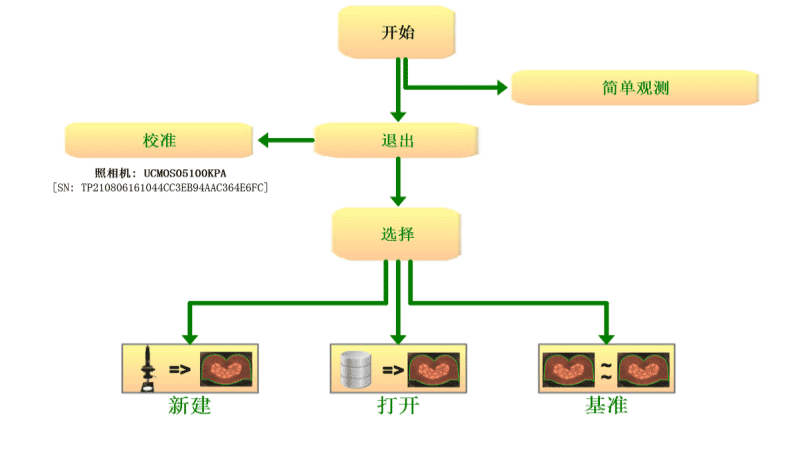

4中英文专业端子分析软件(出口亚欧美市场),支持windows操作系统;可自动分析C/HC/W,压缩比孔隙率等10几项标准测试数据,充分满足VW60330, Renault 36-05-019/--G, PSA 9634115099, QC T 417.1-2001等标准也可自建任意测试项目及检测标准;

TCM5000新能源全自动端子截面分析仪

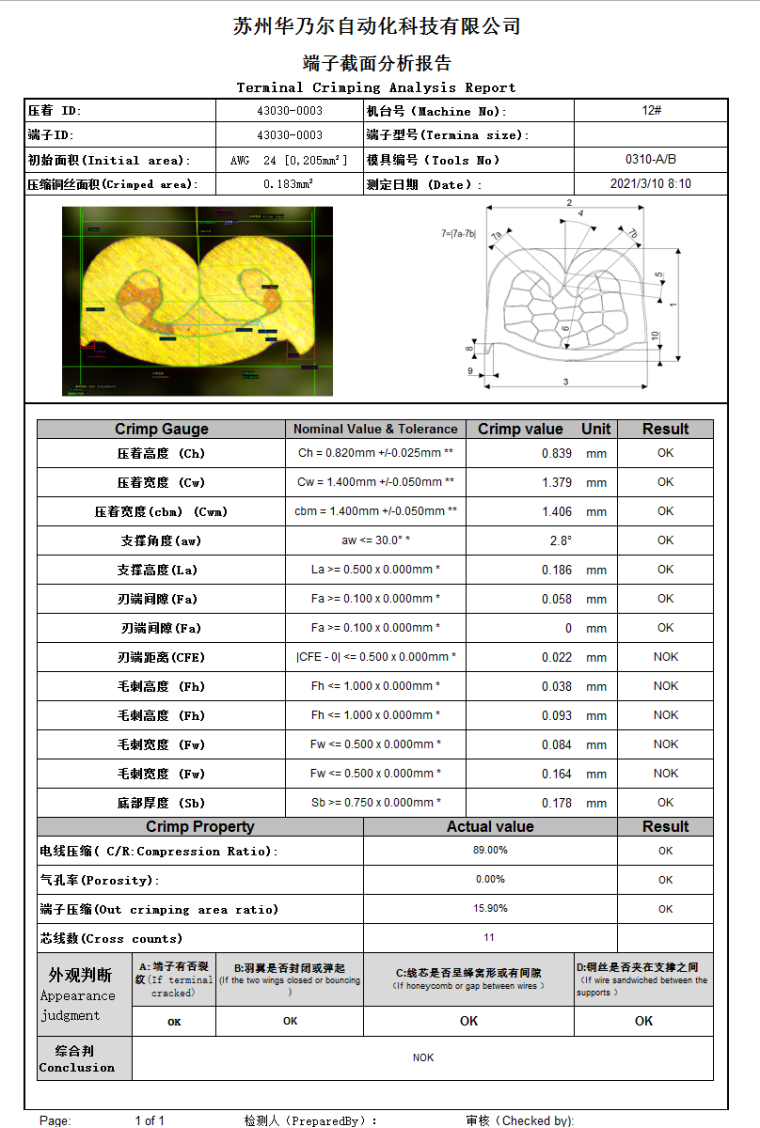

软件自动AI功能,测试产品无需放正,只要在图像中央,自动旋转测试;自动测试,一键导出端子截面测试报告(Excel格式),可以保存或打印。






三、系统结构及配置(System Structure)


1. 德国SEW电机功率精密切割电机(可实现断电停止及续切功能);日本信浓(Shinano)精密研磨及自动升降电机;

2.彩色高清7寸触摸屏控制

3.日本米思米(Misumi)滚珠丝杠及台湾上银滑轨;

4.X轴日本信浓(Shinano)电机;

5.数字卡位变倍高清显微镜,高清工业相机: 德国Basler 500万像素CCD摄像头;

0.2X-1.2X 或再选0.7-4.5X镜筒,视频总放大倍率:18~419X

6.适用范围 0.008~450mm2

7.精密切割范围:30*30mm或者直径30mm。

8.电源:AC100V~AC240V,整体功率:2500W

9.成像系统软件:专业端子图像测量分析软件(X-Scan),可选Barcode扫描及MES连接

10.精密切割片:Φ150X1.0mm

11.研磨砂纸:150mmX1200#

12.标准检定尺0.1/10mm

13.端子金相清洗液250ML

14.照明光源:一体式纯白LED控制光源

15.22寸DELL一体机电脑

TCM5000新能源全自动端子截面分析仪
