TCM5000新能源全自动端子截面分析仪
【产品名称】TCM5000新能源全自动端子截面分析仪
【所属类别】端子截面分析仪
【产品人气】3095
【更新日期】2019/5/31 8:54:01
详细介绍

TCM5000新能源全自动端子截面分析仪

一、TCM 5000用途(usage) 本全自动端子截面分析仪是一体式全自动切割和研磨分析仪器,水冷式精密自动切割与水冷式自动研磨。适用切割范围 AWG46#---AWG6/00.008--450mm2,精度:±2µm 该系统适合汽车业、家电业、电子业等领域端子截面分析测试要求。

TCM5000新能源全自动端子截面分析仪

二、系统特点(Characteristic)



1.无需树脂凝固



以往树脂凝固硬化裁断;然后粗磨,抛光,费时费力,做一个样品要花数小时。现在本产品不需树脂凝固,制作一个样品5分钟左右即可完成。

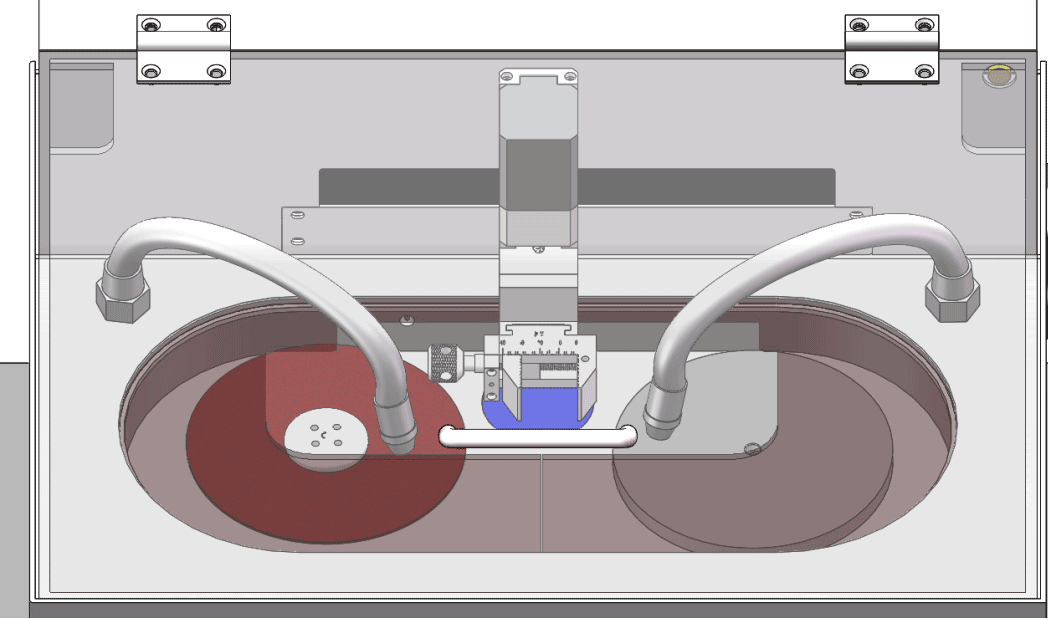

2.全自动切割研磨一体机



本切割研磨一体机可以实现精密切割研磨,全程水冷四种模式,包括自动模式,切割模式,研磨模式,以及学习模式》,该模式可以看图操作(行业独家)甚至可以客户自定义设置参数,进行个性化切割磨抛;可视化的切割位置(选配,行业独家选配)切割位置任意设置,定位精度5um以内,无损伤切割及磨抛。

TCM5000新能源全自动端子截面分析仪

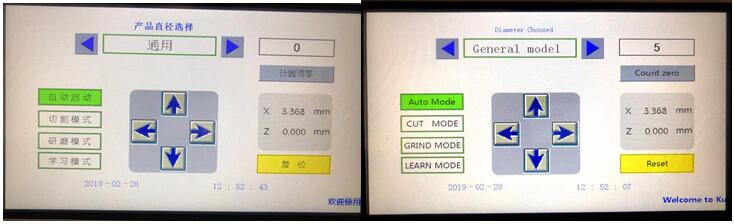

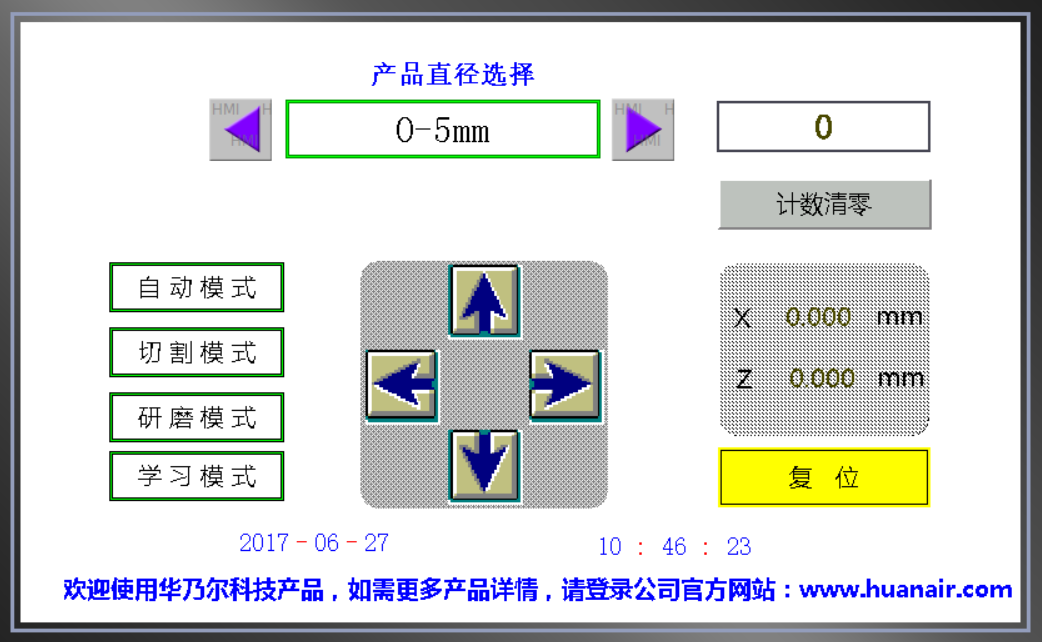

3.切割及研磨机台7寸触摸屏截面中英文双语言,操作无压力

TCM5000新能源全自动端子截面分析仪

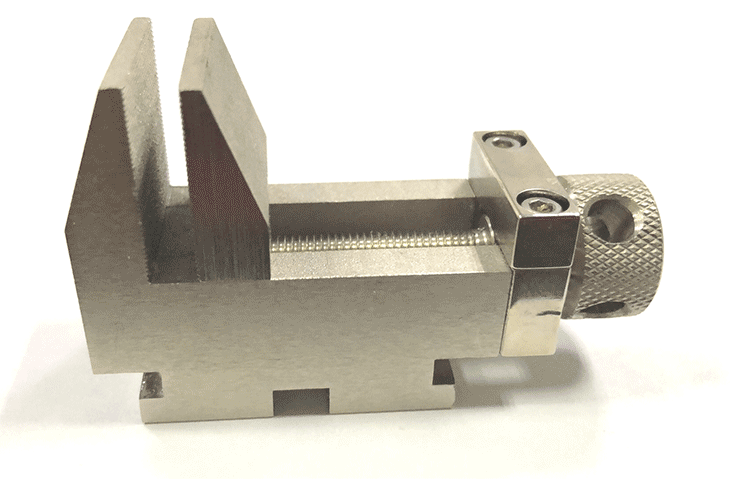

4.端子专用夹具可对应各种尺寸的端子

精美的不锈钢材料夹具镂空端子上端,细牙夹持,精密切割的好助手,耐腐蚀;


TCM5000新能源全自动端子截面分析仪


中英文专业端子分析软件(出口亚欧美市场),支持win XP,win7,win8,win10的32位及64位系统;可分析压缩比C/R,C/H,C/W,压缩比等10几项标准测试数据。
TCM5000新能源全自动端子截面分析仪

软件自动AI功能,测试产品无需放正,只要在图像中央,自动旋转测试;自动测试,一键导出端子截面测试报告(Excel格式),可以保存或打印。



三、系统结构及配置(System Structure)


1. 德国SEW电机功率精密切割电机(可实现断电停止及续切功能);日本信浓(Shinano)精密研磨及自动升降电机;

2.彩色高清7寸触摸屏控制

3.日本米思米(Misumi)滚珠丝杠及台湾上银滑轨;

4.X轴日本信浓(Shinano)电机;

5.数字卡位变倍高清显微镜,高清工业相机: 德国Basler 500万像素CCD摄像头;

0.2X-1.2X 或再选0.7-4.5X镜筒,视频总放大倍率:18~419X

6.适用范围 0.008~450mm2

7.精密切割范围:30*30mm或者直径30mm。

8.电源:AC100V~AC240V,整体功率:2500W

9.成像系统软件:专业端子图像测量分析软件(X-Scan),可选Barcode扫描及MES连接

10.精密切割片:Φ150X1.0mm

11.研磨砂纸:150mmX1200#

12.标准检定尺0.1/10mm

13.端子金相清洗液250ML

14.照明光源:一体式纯白LED控制光源

15.22寸DELL一体机电脑



XX汽车部件有限公司

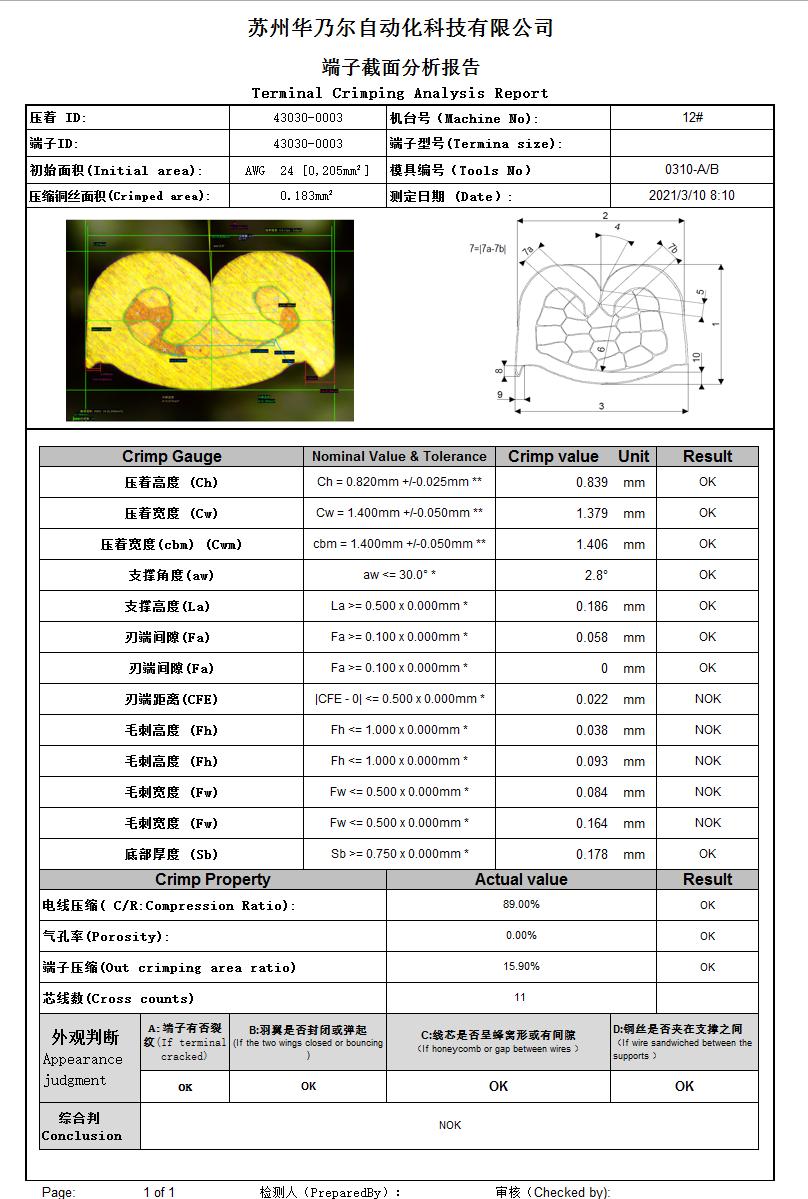

端子截面分析报告

Terminial Cross Section Analyzer Report

制造商

苏州XXX汽车部件有限公司

送检日期

2013-7-20

机台号

01#

上下刀模规格



机台号

M13#

端子/线型

T3231/AWG18

线型

AWG 18

测量设备

TCM5000



TCM5000新能源全自动端子截面分析仪

测试结果

名称

数值

标准

结果

Name

Value

Standard

Result

端子压接高度

2.250mm

'+/-0.05mm

C/H:Crimp Height

端子压接宽度

3.884mm

'+/-0.05mm

C/W:Crimp Width

高度/宽度比率

57.9%

%

(C/H)/(C/W)

初始电线面积

3.000

As requirement

Initial area

原端子厚度

0.400

As requirement

Original thickness

端子压接面积

2.570mm2

/

Terminal crimping area

截面缩小比

14.3%

5%--35%

Narrow cross-section than

压缩比率

85.7%

65%--95%

C/R:Compression Ratio

压接线数

37

As requirement

Cross count

支撑角度

3.892

0≤α≤30度

Bending angle

毛刺高度

0.049mm

≤1X底厚

B/H:Burr Height Gh

毛刺宽度

0.266mm

≤0.5X底厚

B/H:Burr Width Gb

支撑高度

0.461mm

≥1X底厚

La Supporting height

底部厚度

0.388mm

≥0.75X底厚

B/T:Base Tickness

羽翼末端间距

0.021mm

≤0.5X底厚

CFE:Crimp Face Ends

压接翼与底部高度差

0.383mm

≥0.5X底厚

F/C:Face End Clearance

Air inclusions

外观判定

1.线芯未呈蜂窝形或有间隙

2.羽翼至端子壁距离过近

3.羽翼至端子底距离过近

4.毛刺高度大于材料厚度

5.毛刺宽度大于材料宽度的1/2

6.压接部位与端子体之间扭曲

7.羽翼尖高度差超出材料厚

8.压接裂纹

9.羽翼未封闭或弹起

10.芯线漏出或夹在羽翼中间

合格/**切片照片若有1-10项中任何一不合格项(被选中),此压接即为不合格

OK

备注



检测人

周小姐

检测日期

2013-7-20

TCM5000新能源全自动端子截面分析仪
