TCM5000S全自动金相切割研磨一体机
【产品名称】TCM5000S全自动金相切割研磨一体机
【所属类别】金相切割研磨抛光机
【产品人气】1163
【更新日期】2021/12/7 16:05:00
详细介绍

 本机器是一体式智能型切割和研磨设备:取样后夹持在专用家具商实现全自动切割与研磨,特别适合各种小零件内部组织结构状况分析,适合各种焊接(包括电焊,电阻焊,激光焊,氩弧焊,锡焊,超声波焊接等)以及铆压等各种连接方式后产品的内部分析。产品适用范围范围直径0-30mm。 该系统适合电子、电器、塑胶、五金、航空航天、新能源、光伏储能、医疗、铸造等产业的金相剖面切割研磨要求。配合相应的显微镜,可以实现涂镀层膜厚分析,嵌件/焊接件熔深分析空隙分析,材料的组织结构分析等,与传统的切割机+镶嵌机+磨抛机比较,效率高,成本小,对试验员的依赖性小,工作强度低等优点。



TCM5000S全自动金相切割研磨一体机

一、TCM-5000用途(usage) 本金相切割研磨机是一体型触摸屏式金相切割和研磨仪:分为水冷式精密自动切割与自动研磨。适用切割范围 0-30mm。该系统适合汽车业、家电业、电子业、航空航天等领域金属非金属半导体芯片LED封装等剖面切割研磨技术要求。

二、系统特点(Characteristic)



1.无需树脂凝固



以往树脂凝固硬化裁断;然后粗磨,抛光,费时费力,做一个样品要花数小时。现在本产品不需树脂凝固,通常制作一个样品10分钟左右即可完成。

2.全自动切割研磨一体机



本切割研磨一体机可以实现精密切割研磨,全程水冷四种模式,包括自动模式,切割模式,研磨模式,以及学习模式》,该模式可以看图操作(行业独家)甚至可以客户自定义设置参数,进行个性化切割磨;切割位置任意设置定位精度5um以内,无损伤切割及磨抛。

TCM5000S全自动金相切割研磨一体机

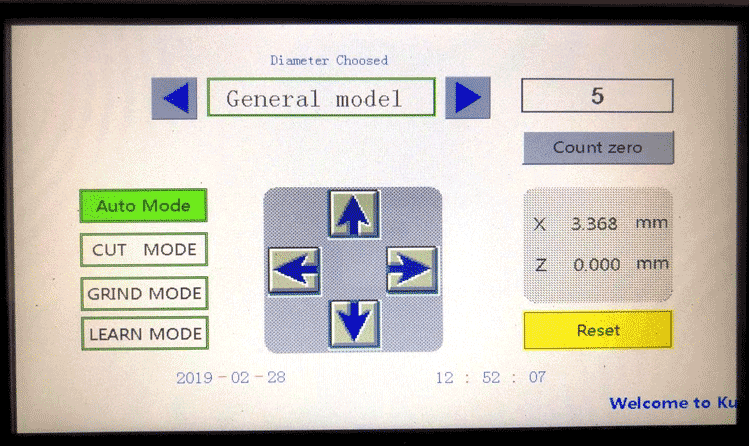

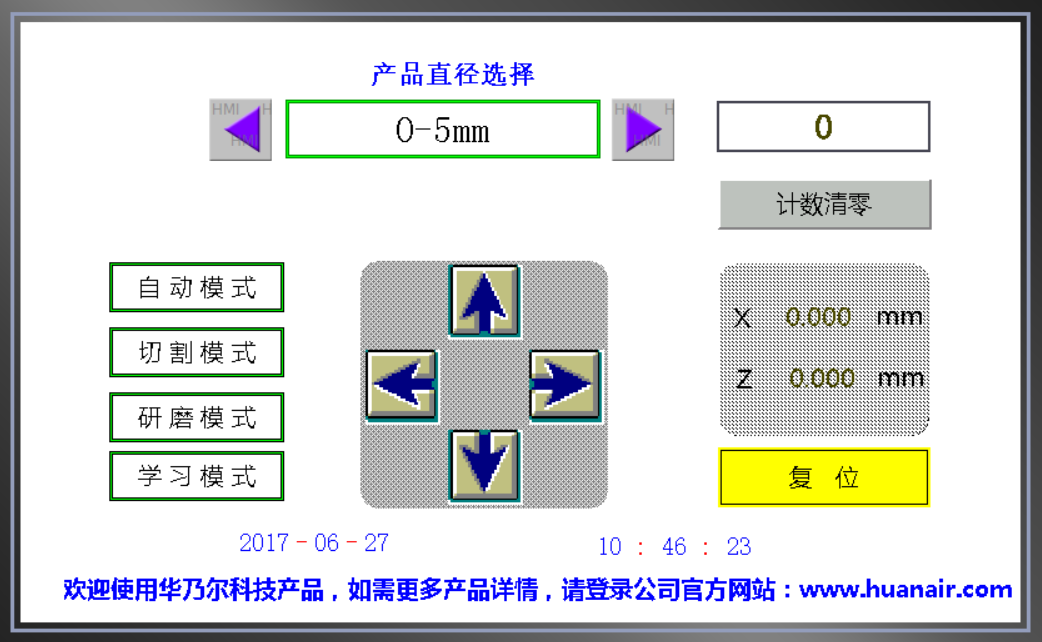

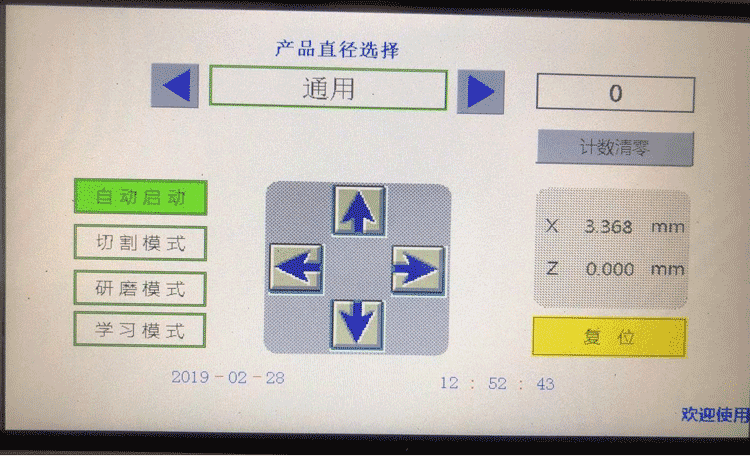

3.切割及研磨机台7寸触摸屏截面中英文双语言,操作无压力

TCM5000S全自动金相切割研磨一体机TCM5000S全自动金相切割研磨一体机

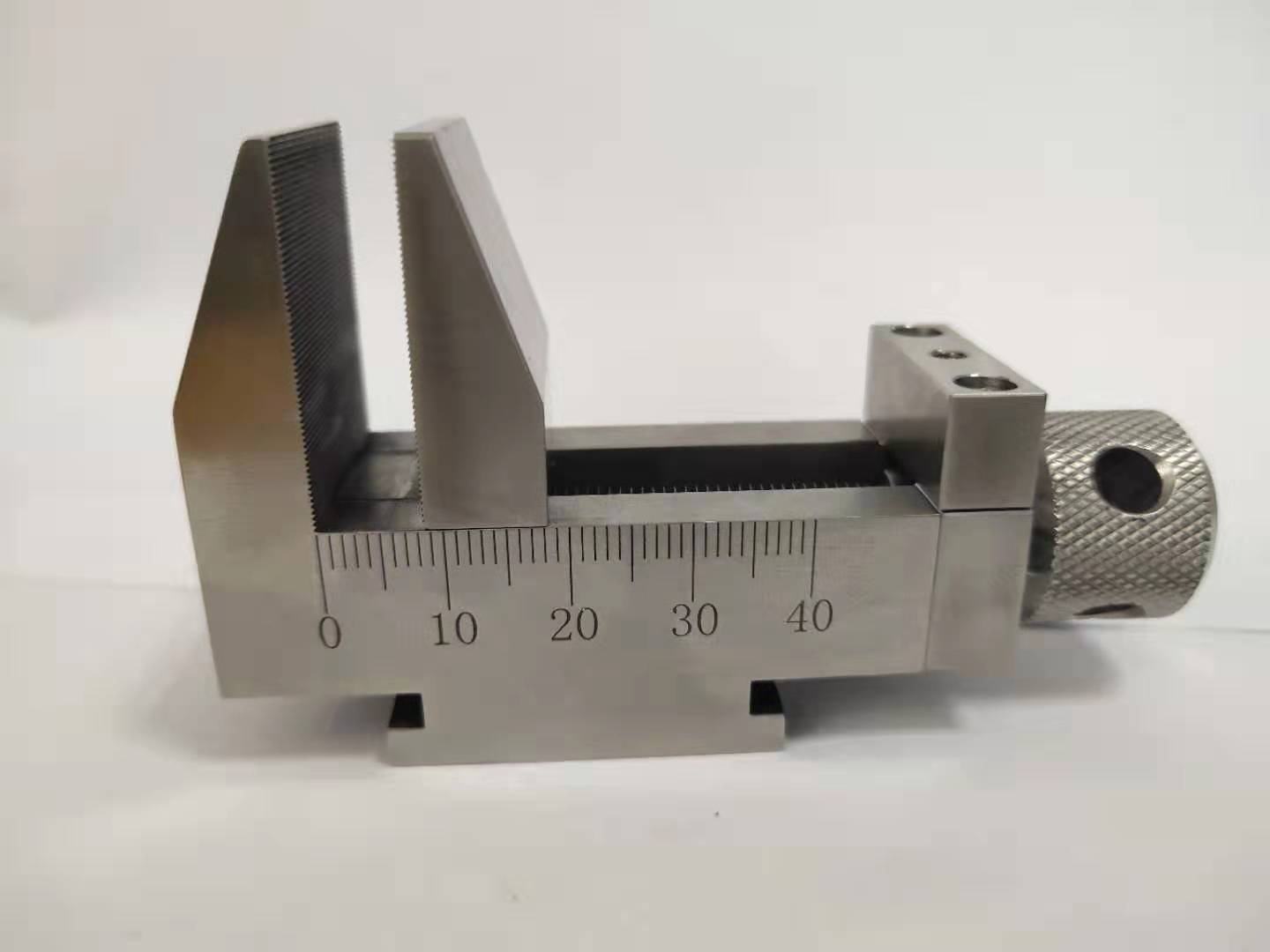

4.专用夹具可对应各种尺寸的样品

精美的不锈钢材料夹具(不易磨损),镂空产品上端,细牙紧密夹持,耐腐蚀;

TCM5000S全自动金相切割研磨一体机

三、系统结构及配置(System Structure)
1. 德国SEW电机功率精密切割电机(可实现断电停止及来电续切功能);日本信浓(Shinano)精密研磨及自动升降电机;

2.彩色高清7寸触摸屏控制

3.日本米思米(Misumi)滚珠丝杠及台湾上银滑轨;

4.X轴日本信浓(Shinano)电机;

5.适用范围0-30mm定位精度0.01mm

6.电源:AC100V~AC240V,功率:2500W

7.精密切割范围:30*30mm或者直径30mm

8.精密切割片:Φ150X1.0mm

9.研磨砂纸:Φ150mm/1500#(或2000#选配
