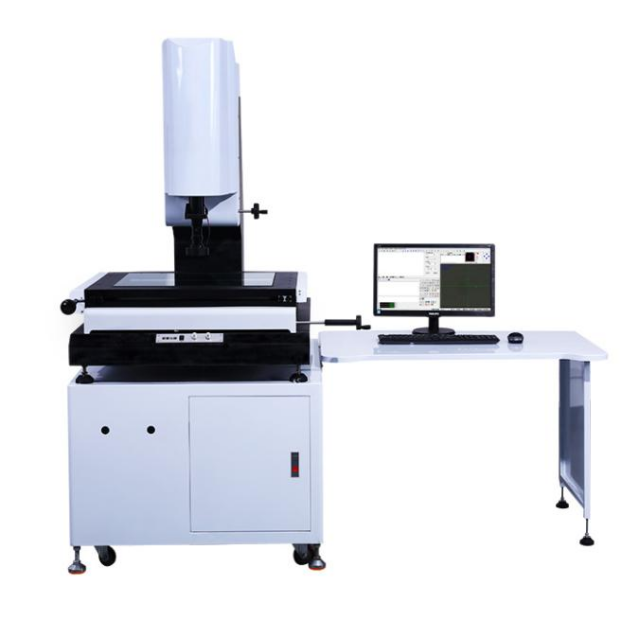

手动影像测量仪
【产品名称】手动影像测量仪
【所属类别】手动影像测量仪
【产品人气】10892
【更新日期】2016/5/30 23:49:02
详细介绍

手动影像测量仪

仪器特点

整机底座采用天然大理石制作,永不变形,精度高,稳定性强;

全新流线型的造型设计,外观整洁、直观、大方;

采用无牙螺杆摩擦传动技术,运行平稳,噪音低,速度快;

  底光和表面光采用可调试LED冷光源,可实现对各种复杂表面工件进行精确量测,避免了一般热光源带来的热胀冷缩的弊病,避免工件二次变形;

 采用高清晰彩色CCD相机;

 采用高清定格定倍连续变倍镜头,变倍率无需校正,光学放大0.7-4.5倍,影像放大30X--200X;

l   Z轴采用平行导轨结构加配重设计,运行平稳,不会自动下垂影响对焦,提高了Z轴的定位精度及稳定性;

l   采用精密级导轨,拥有极高的稳定性;

l   测量软件:采用本公司自行研发的功能强大的3D测量软件,可以方便快捷的对各种工件进行精确量测,为用户提供了完善的测量解决方案;

应用范围

广泛应用于塑胶行业、PCB板设计制造、五金制品、手机配件,模具加工,汽车行业等等、


技术参数

型号

VMS2010

VMS3020

VMS4030

工作台

X、Y轴测量行程(mm)

200*100

300*200

400*300

Z轴测量行程(mm)

高精度直线导轨,有效行程200mm

测量精度

(3+L/200)um,重复性2um

金属台尺寸

356*256

506*356

606*456

玻璃工作台尺寸

270*160

364*290

464*364

机台承重量

15Kg

30Kg

30Kg

数字测量系统

光学分辨率Z、Y、Z轴0.001mm

多功能数据处理器可测量点、线、圆、弧、圆心距、角度等

影像系统

高分辨率CCD数字相机,测量专用高清显示器

0.7x~4.5x定格变倍镜头,总视频放大倍率为30~230X

照明系统

可调式LED环形表面光以及轮廓光

工作环境

温度:25℃±1℃,

湿度在30%~80%RH

震动<0.002g ,低于15HZ

电源

110V-220V±10%   50/60Hz

整机尺寸(mm)

550x600x980

650x750x1050

750x900x1080

整机重量(Kg)

56

80

150















机台配置

序号

名称

规格

数量

备注

1

机身

00级天然大理石

1套



2

工作台

铸铁

1套



3

CCD

高清CCD相机,索尼芯片

1个



4

镜头

定格定倍连续变倍镜头

1支

0.7x~4.5x

5

光栅尺

封闭式高精度防尘光栅尺

2条

普迈

6

影像卡

SDK2000

1个



7

软件(加密锁)

正版测量软件ASR-1000

1套



8

校正块

定制

1块



9

光学玻璃

定制

1块



10

电脑

工业专用电脑

1套

选购

11

仪器桌

专用测量仪器桌

1套

选购
