简单介绍(Briefly Introduction)

本焊接测试一体机是华乃尔科技2006年在中国大陆开发的第一款金相切割及研磨专用仪器，经过10余年的不断优化，满足客户个性化的需求，完全可以根据企业内部需要自定产品标准并做判断。目前用户上百家，涉及到汽车，家电，电子，电器，新能源，航天，高铁等多个领域。

主要特点：

1.四重切割安全保护，确保切割时人员安全；

2.夹具采用不锈钢材料（非铝材），防止夹持磨损及齿端松脱。

3.磨抛盘装好机器后采用CNC精铣处理，全包平面度与光滑度

4.切割盘采用XYZ 3个方向调整，百分表校准垂直度

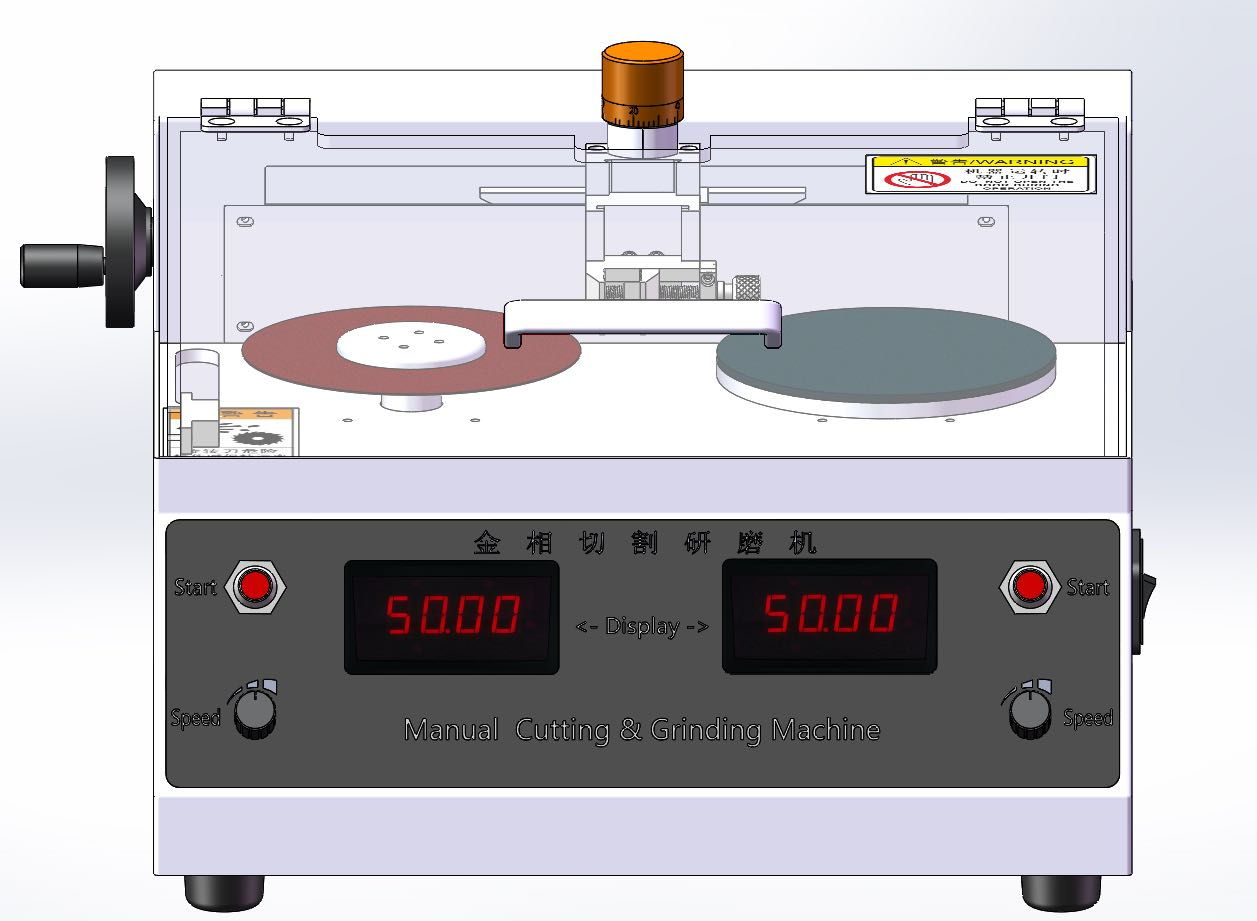

一、WAM 2000S用途(usage)： 本焊接分析仪是一体型切割和研磨仪：包括切割与研磨。 制作一个样品5分钟左右即可完成，最大切割直径10mm。 该系统适合汽车业、家电业、电子业等领域焊接熔深分析测试要求。

The terminal cross section of the analyzer is integrated terminal cutting and grinding instrument, automatic cutting and grinding, Cutting and grinding time is about 5 minutes, hold max 10 mm terminal diameter. The system is suitable cross-sectional areas of the terminal automotive industry, household appliances industry, electronic industry and other analytical testing requirements

二、WAM 2000S系统特点(Characteristic)

   2.1无需树脂凝固(Without resin solidification)；

以往树脂凝固硬化裁断;然后粗磨，抛光，费时费力，做一个样品要花数小时。现在本产品不需树脂凝固，自动切割研磨，测试完成一个样品5分钟之内即可完成。

   2.2专用夹具,适用于不同规格的样品(special Terminal fixture, suitable for different kinds of terminal blocks)；

   2.3本设备可对切割时可进行端子上下切割位置调整（The device can be carried out while cutting the vertical cutting position adjustment terminal）；

   2.4方便测量端子压接高度、宽度毛刺尺寸、壁厚、铜丝数量、压缩比、压接面积等计算（Easy to measure terminal crimp height, width burr size, wall thickness, the number of copper wire, the compression ratio , crimping and area calculation）；

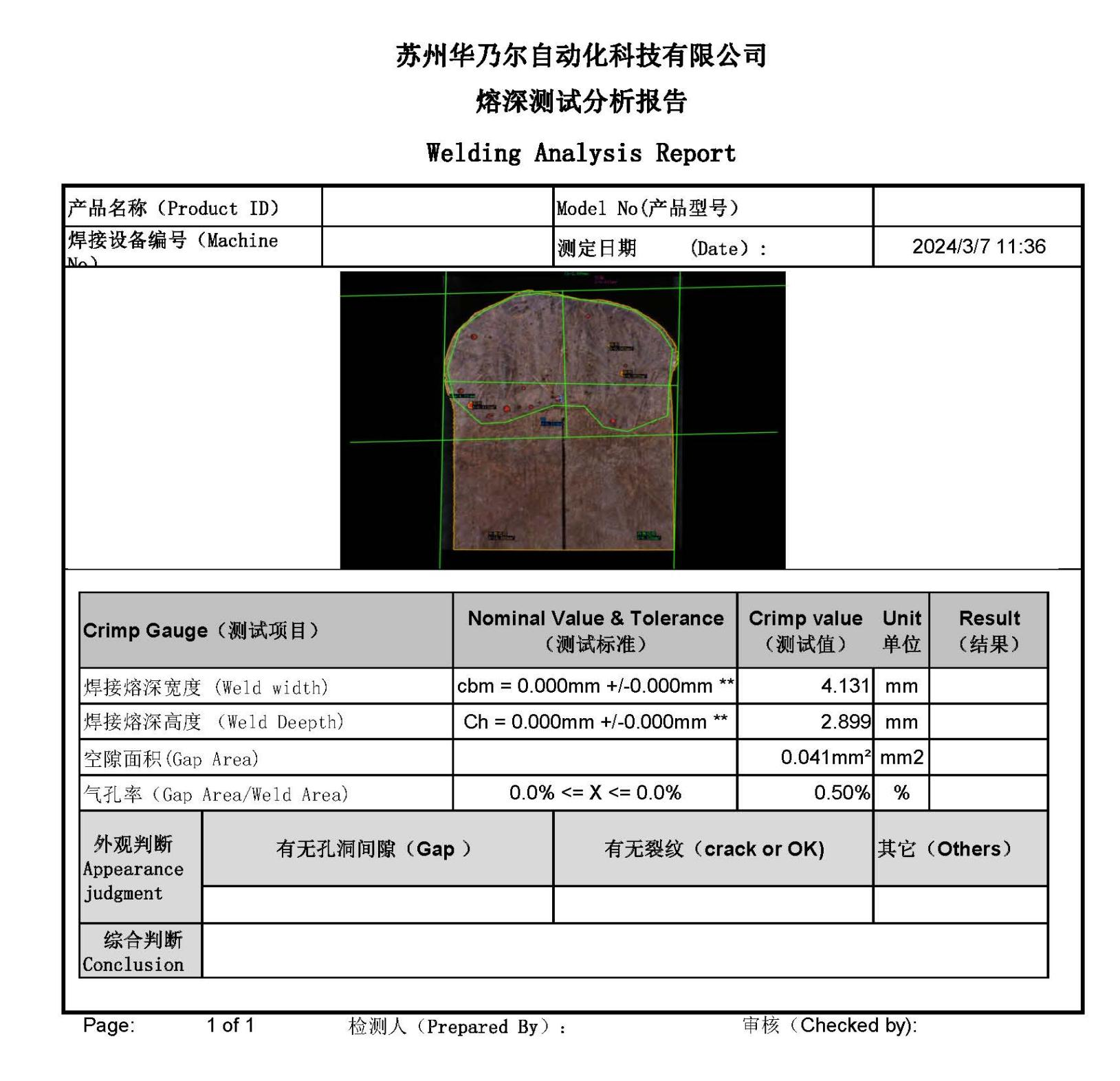

   2.5一键式导出报告(One-click Export excel Report)；

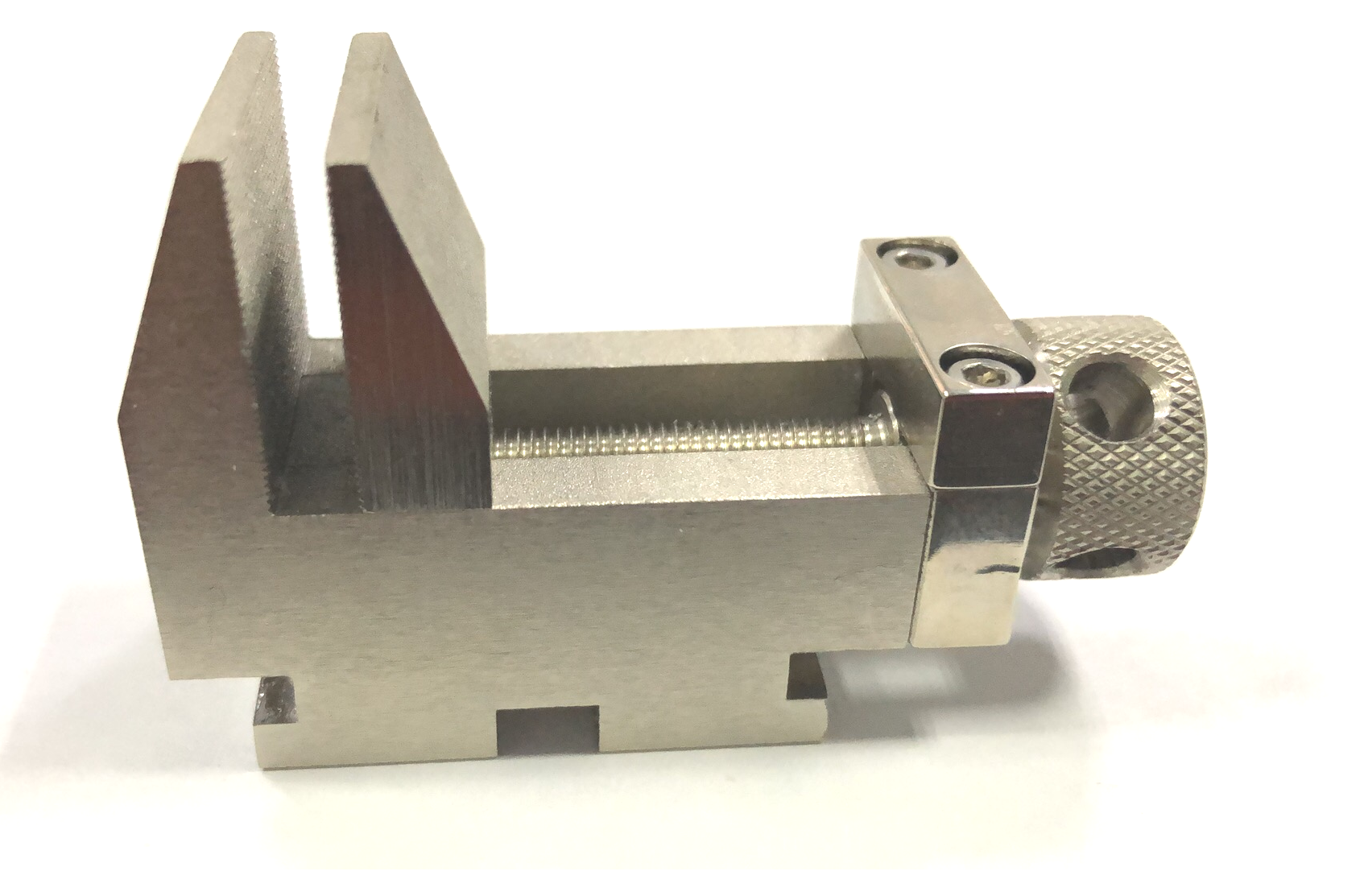

2.6．金相专用夹具可对应各种尺寸的样品

精美的不锈钢材料夹具，细牙夹持，精密切割的好助手，耐腐蚀；

卧式不锈钢夹具

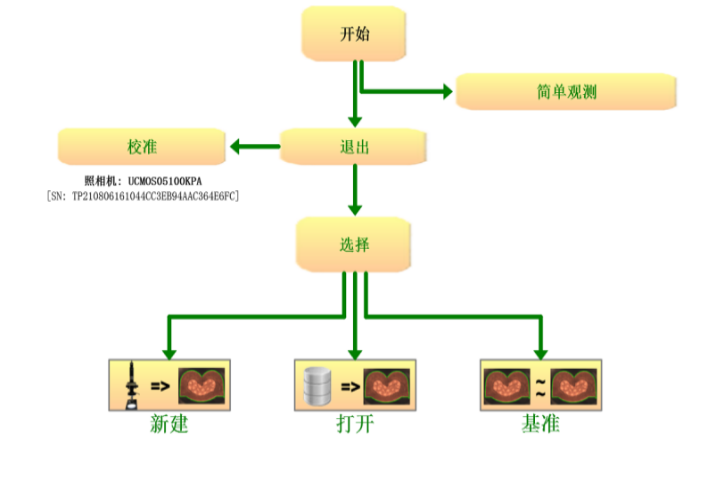

2.7．中英文专业分析软件（出口亚欧美市场），支持windows操作系统；软件自动AI功能，测试产品无需放正，只要在图像中央，自动旋转测试；自动测试，一键导出焊接熔深测试报告（Excel格式），可以保存或打印。

三、系统结构(System Structure)

   1. 焊接熔深分析(Terminal Analyze)：进口连续变倍光学系统(Imported continuous variable power optical system)；物镜倍率0.7—4.5X

   2. 视频总倍率(Video total magnification)：65~419X

   3. 电源(Power supply)：AC100V~AC240V 功率（P）350W

   4. 成像系统(Imaging Systems)： 德国Balser 500万高清彩色数字CCD摄像头

   5. 切割片规格：Φ125X0.5mm

   6. 研磨砂纸(Polishing sandpaper)：125mm/ 2000#或客制化,

   7. 华乃尔精密一体式切割研磨设备(Model),WAM2000S；

   8. 专业焊接熔深分析软件(Professional terminal section analysis software ),X-Scan

   9. 高精度基准尺（Standard optical device）:0.1/10mm

   10. 端子金相配件一套（清洗液）

   11. 照明光源(Lighting)：同轴纯白LED光源及控制

   12.  电脑一体机

四、焊接熔深分析仪技术指标
