一、 TCM-4000用途(usage)： 本端子截面分析仪是一体型触摸屏式端子切割和研磨仪：水冷式精密自动切割与自动研磨。 线径适用范围AWG000000-AWG42， 0.008---450mm2。 该系统适合汽车业、家电业、电子业等领域端子截面分析测试要求。

二、系统特点(Characteristic)

1．无需树脂凝固

以往树脂凝固硬化裁断;然后粗磨，抛光，费时费力，做一个样品要花数小时。现在本产品不需树脂凝固，制作一个样品5分钟左右即可完成。

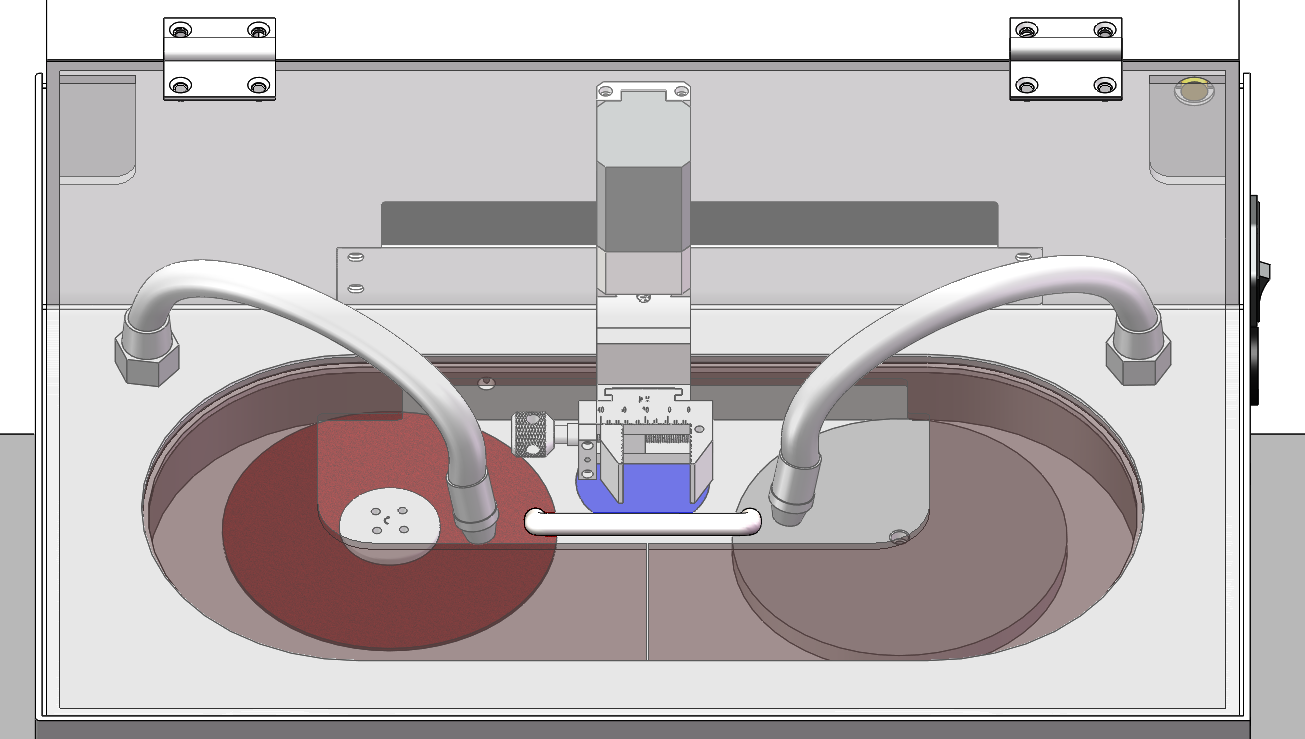

2．水冷式全自动切割研磨一体机

本切割研磨一体机可以实现精密切割研磨，全程水冷，有四种模式，包括自动模式，切割模式，研磨模式，以及《学习模式》，该模式可以看图操作（行业独家）；甚至可以客户自定义设置参数，进行个性化切割磨抛；可视化的切割位置(选配，行业独家选配)，切割位置任意设置，定位精度5um以内，无损伤切割及磨抛。

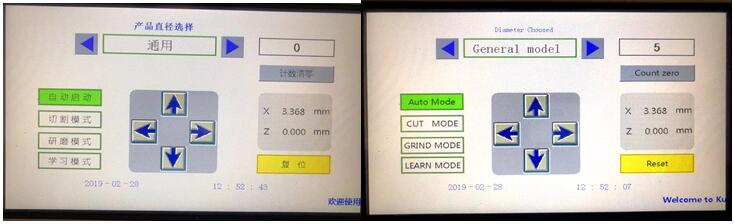

3.切割及研磨机台7寸触摸屏截面，中英文双语言，操作无压力

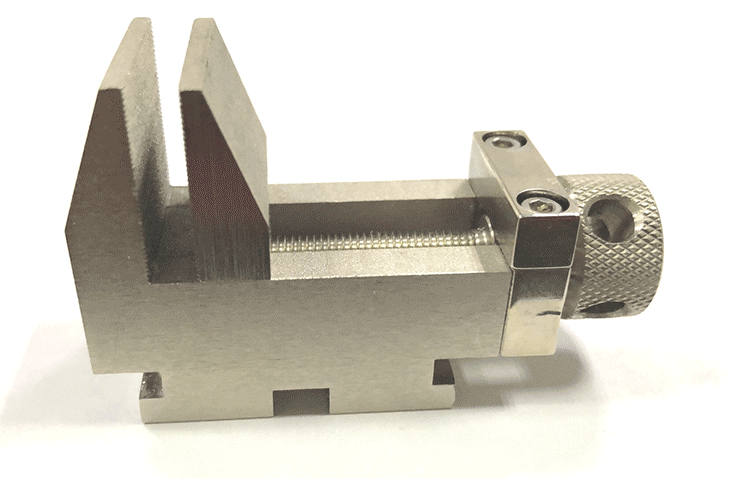

4．端子专用夹具可对应各种尺寸的端子

精美的不锈钢材料夹具，细牙夹持，精密切割的好助手，耐腐蚀；

5．中英文专业端子分析软件（出口亚欧美市场），支持windows操作系统；可分析压缩比C/R，C/H，C/W，孔隙率等10几项标准测试数据,充分满足VW60330, Renault 36-05-019/--G, PSA 9634115099, QC T 417.1-2001等标准;

软件自动AI功能，测试产品无需放正，只要在图像中央，自动旋转测试；自动测试，一键导出端子截面测试报告（Excel格式），可以保存或打印。

三、系统结构及配置(System Structure)

1.德国SEW电机大功率精密切割电机（可实现断电停止及续切功能）；日本信浓（Shinano）精密研磨及自动升降电机；

2.彩色高清7寸触摸屏控制

3.日本米思米（Misumi）滚珠丝杠及台湾上银滑轨；

4.X轴日本信浓（Shinano）电机；

5.数字卡位变倍高清显微镜,高清工业相机： 德国Basler 500万像素CCD摄像头；

0.7-4.5X或0.2X-1.2X镜筒 ，视频总放大倍率：18~419X

6.电线适用范围（AGW 000000---AWG46）：0.008~450mm2

7.电源：AC100V~AC240V，功率：1200W（不含电脑）

8.成像系统软件：专业端子图像测量分析软件（X-Scan），可以选择Barcode扫描

9.切割片:Φ150X1.0mm

10.研磨砂纸：Φ150x2000#

11标准检定尺0.1/10mm

12.端子金相配件100ML（清洗液）

13.照明光源：同轴纯白LED光源及控制

14.液晶电脑一体机
