TCM2000S端子截面分析仪
【产品名称】TCM2000S端子截面分析仪
【所属类别】端子截面分析仪
【产品人气】7600
【更新日期】2016/5/30 16:59:12
详细介绍

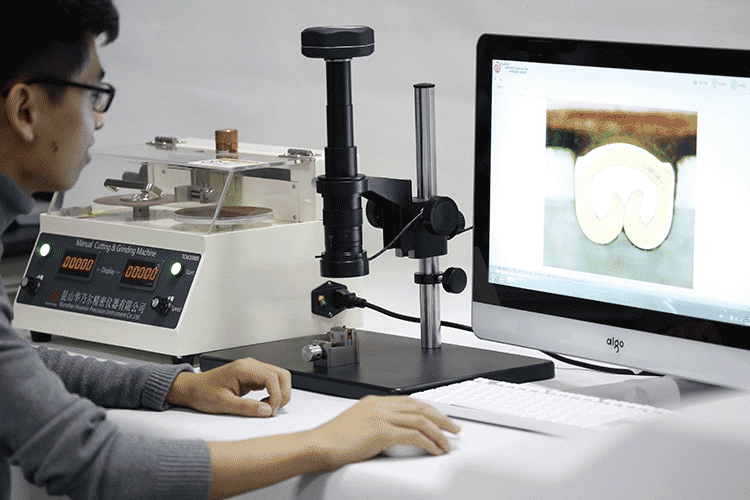

TCM2000S端子截面分析仪



简单介绍(Briefly Introduction)

本端子截面分析仪是华乃尔科技2006年在中国大陆开发的第一款测试端子剖面专用仪器,也是中国国内第一家开发的测试仪器,经过10余年的不断优化,从硬件到软件满足客户个性化的需求,而不仅仅是套版某一品牌汽车线束行业的标准,完全可以根据企业内部需要自定产品标准并做判断。目前用户上百家,涉及到汽车,家电,电子,电器,新能源,航天,高铁等多个领域。

主要特点:

1.四重切割安全保护,确保切割时人员安全;

2.夹具采用45#轴承钢经过高温硬化处理(非铝材),防止夹持磨损及齿端松脱。

3.磨抛盘装好机器后采用CNC精铣处理,全包平面度与光滑度

4.切割盘采用XYZ 3个方向调整,百分表校准垂直度

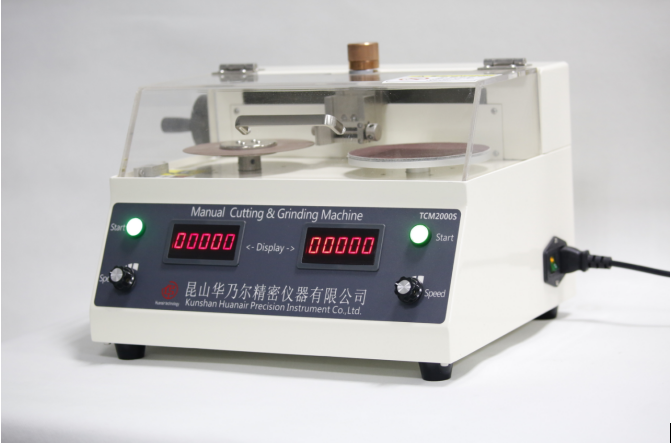

一、TCM-2000S用途(usage) 本端子截面分析仪是一体型端子切割和研磨仪:包括切割与研磨。 制作一个样品5分钟左右即可完成,线径范围AWG00-AWG46,,最大最大切割直径10mm。 该系统适合汽车业、家电业、电子业等领域端子截面分析测试要求。

TCM2000S端子截面分析仪

二、TCM 2000S系统特点(Characteristic)

TCM2000S端子截面分析仪

2.1无需树脂凝固(Without resin solidification)
2.2端子专用夹具,适用于不同规格的端子(special Terminal fixture, suitable for different kinds of terminal blocks)
标准夹具适用于AWG00AWG46线(suit for AWG000AWG46
2.3本设备可对切割时可进行端子上下切割位置调整The device can be carried out while cutting the vertical cutting position adjustment terminal

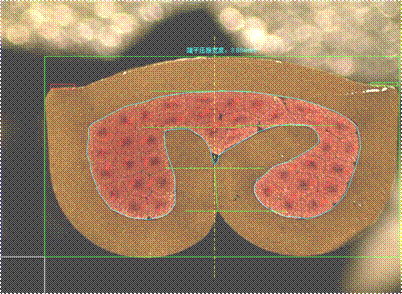

2.4方便测量端子压接高度、宽度毛刺尺寸、壁厚、铜丝数量、压缩比、压接面积等计算Easy to measure terminal crimp height, width burr size, wall thickness, the number of copper wire, the compression ratio , crimping and area calculation
2.5一键式导出报告(One-click Export excel Report)

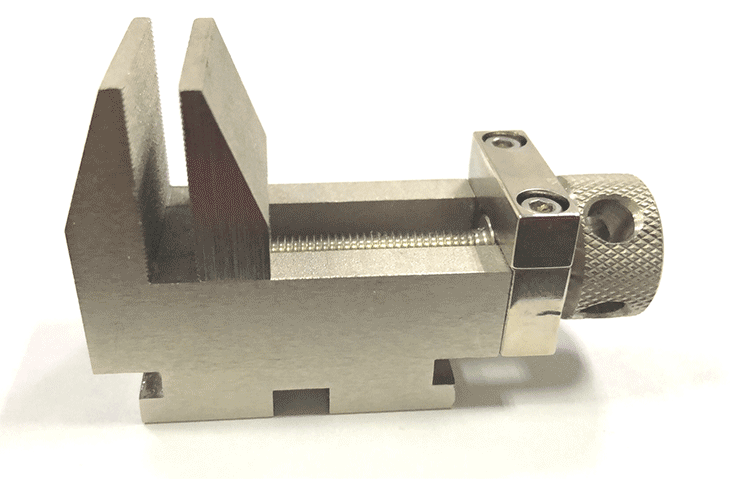

2.6端子专用夹具可对应各种尺寸的端子

精美的不锈钢材料夹具(别家为铝材,易磨损),细牙夹持,精密切割的好助手,耐腐蚀;

TCM2000S端子截面分析仪

2.7中英文专业端子分析软件(出口亚欧美市场),支持windows操作系统;可分析压缩比C/RC/HC/W,孔隙率等10几项标准测试数据,充分满足VW60330, Renault 36-05-019/--G, PSA 9634115099, QC T 417.1-2001等标准;可以自定义测试标准,不为标准烦恼; 精确定位测试位置,简洁画面,一键导出端子截面测试报告(Excel格式),可以保存或打印。
三、系统结构(System Structure)

1. 端子截面分析(Terminal Analyze):进口连续变倍光学系统(Imported continuous variable power optical system)物镜倍率0.74.5X

2. 视频总倍率(Video total magnification)65~419X

3. 适用线径范围:AWG00-AWG460mm2---50mm2,

4. 电源(Power supply)AC100V~AC240V 功率(P350W

5. 成像系统(Imaging Systems) 德国Balser 500高清彩色数字CCD摄像头

6. 切割片规格:Φ100X0.5mm

7. 研磨砂纸(Polishing sandpaper)125mm/ 1500#,

8. 华乃尔精密一体式切割研磨设备(Model),TCM2000S

9. 专业端子截面分析软件(Professional terminal section analysis software ),

10. 高精度基准尺Standard optical device:0.1/10mm

11. 端子金相配件100ML(清洗液)

12. 照明光源(Lighting)纯白LED光源及控制器

13. 22寸电脑一体机



              XX汽车部件有限公司
                                           端子截面分析报告
                                        Terminial Cross Section Analyzer Report
制造商苏州XXX汽车部件有限公司 送检日期2012-7-20
联系人赵XX上下刀模规格 机台号M13#
端子/线型T3231/AWG18线型AWG 18
测量设备TCM2000
TCM2000S端子截面分析仪
测试结果名称数值标准结果
NameValueStandardResult
端子压接高度2.250mm'+/-0.05mm
C/H:Crimp Height
端子压接宽度3.884mm'+/-0.05mm
C/W:Crimp Width
高度/宽度比率57.9%%
(C/H)/(C/W)
初始电线面积3.000As requirement
Initial area
原端子厚度0.400As requirement
Original thickness
端子压接面积2.570mm2/
Terminal crimping area
截面缩小比14.3%5%--35%
Narrow cross-section than
压缩比率85.7%65%--95%
C/R:Compression Ratio
压接线数37As requirement
Cross count
支撑角度3.8920≤α≤30度
Bending angle
毛刺高度0.049mm≤1X底厚
B/H:Burr Height Gh
毛刺宽度0.266mm≤0.5X底厚
B/H:Burr Width Gb
支撑高度0.461mm≥1X底厚
La Supporting height
底部厚度0.388mm≥0.75X底厚
B/T:Base Tickness
羽翼末端间距0.021mm≤0.5X底厚
CFE:Crimp Face Ends
压接翼与底部高度差0.383mm≥0.5X底厚
F/C:Face End Clearance
间隙率14.3%5%--35%
Air inclusions
EDGE(毛刺)宽率18.3%%
Burr Width Ratio
壁厚变化率 %
Base Thickness Ratio
端子拉力测试 %
Pull Strength
外观判定
    1.线芯未呈蜂窝形或有间隙    2.羽翼至端子壁距离过近
    3.羽翼至端子底距离过近    4.毛刺高度大于材料厚度
    5.毛刺宽度大于材料宽度的1/2    6.压接部位与端子体之间扭曲
    7.羽翼尖高度差超出材料厚    8.压接裂纹
    9.羽翼未封闭或弹起    10.芯线漏出或夹在羽翼中间
合格/**切片照片若有1-10项中任何一不合格项(被选中),此压接即为不合格OK
备注
检测人周小姐检测日期2013-7-20
